Lorenz 6P 203 A5

Empfänger Lorenz 6P 203 A5 resp. E5-8,5; hergestellt von C. Lorenz Aktiengesellschaft, Berlin - Tempelhof.

Als Parallelentwicklung zum Kurzwellensuperhet E5-30 resp. 6P 203 A6, welcher den gesamten Kurzwellenbereich von 1,5 - 30 MHz abdeckt, brachte Lorenz auch die Variante A5 heraus, die nur den unteren Kurzwellenbereich bis 8,5 MHz abdeckt.

Technische Daten

Stromversorgung

Dimensionen

  • 542 x 304 x 396 mm, 40,5 kg

Zubehör


Lorenz 6P 203 A5

Bedienung

Der Empfänger bringt in seinem dunkelgrünen Stahlblechgehäuse stattliche 40,5 kg auf die Waage.

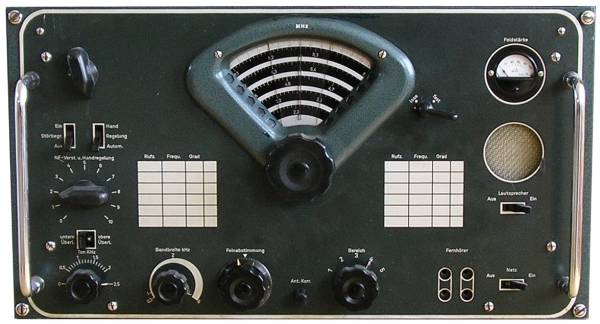

Lorenz 6P 203 A5 In der Mitte der Frontplatte findet sich der sektorförmige Ausschnitt der Frequenzskala, unten der Hauptabstimmknopf. Links unterhalb des Abstimmknopfs ist der Feinabstimmregler angeordnet, rechts unterhalb der Schalter für die Kurzwellenbereiche 1 - 5. Das gewählte Band wird mit zwei Lämpchen rechts und links der entsprechenden Frequenzskala angezeigt. Rechts neben der Frequenzskala findet sich eine mechanische Arretierung, um eine unbeabsichtigte Verstimmung des Geräts bei Fixfrequenzempfang (beispielsweise für Funkfernschreiben) zu verhindern.

Auf der rechten Seite der Frontplatte finden sich unten der Netzschalter und die Kopfhörerbuchsen, darüber der Monitorlautsprecher mit dem entsprechenden Schalter und das analog ausgeführte S-Meter.

Auf der linken Seite der Hauptskala sind von oben die Schalter für den Störbegrenzer (Noise Limiter), die Umschaltung für manuelle und automatische HF-Verstärkungsregelung und darunter der Regler für die HF- und NF-Verstärkung mit zwei konzentrischen Knöpfen angeordnet. Der innere kleine Knopf steht in der Regel am rechten Anschlag, der äussere regelt die Lautstärke.

Darunter liegt der Wahlschalter für den SSB-Empfang, das obere und untere Seitenband können gewählt und die Tonhöhe des BFO eingestellt werden. Das faszinierendste Feature des Empfängers ist die Bandbreitenregelung, die beim Lorenz EP 203 quasi - stufenlos ausgeführt ist. In kleinen Stufen kann die ZF-Bandbreite mit dem Regler zwischen 1300 - 6600 Hz (- 6 dB) eingestellt werden, einem Nachbarkanalstörer ist damit relativ gut beizukommen.

Technisches Prinzip

Das röhrenbestückte Gerät arbeitet als Einfachsuperhet.

Röhrenbestückung

Entwicklung

Der Empfänger E5-30 resp. EP203 wurde von Lorenz in den Fünfzigerjahren entwickelt und wurde vor allem von deutschen Behörden resp. Polizeidienststellen eingesetzt.

Technische Unterlagen

Weitere Informationen
