de:920

Störsuchgerät 920

Störsuchgerät 920 oder PTT Ra 6501.5, hergestellt von Radio Sport S.A..

Um 1947 wurde von der Bieler Firma Radio Sport S.A. (später Biennophone resp. Velectra) für die PTT ein Störmessempfänger hergestellt. Das batteriebetriebene Gerät wurde dafür eingesetzt, in der Industrie, im Gewerbe und auch in Privathaushaltungen nach Störquellen zu suchen.

Radio Sport 920

Technische Daten

Stromversorgung

Radio Sport 920

Dimensionen

  • 280 x 135 x 280 mm, Gewicht 2,84 kg

Zubehör

  • Kopfhörer
  • integrierte Rahmenantenne, alternativ Schleppantenne

Radio Sport 920

Bedienung

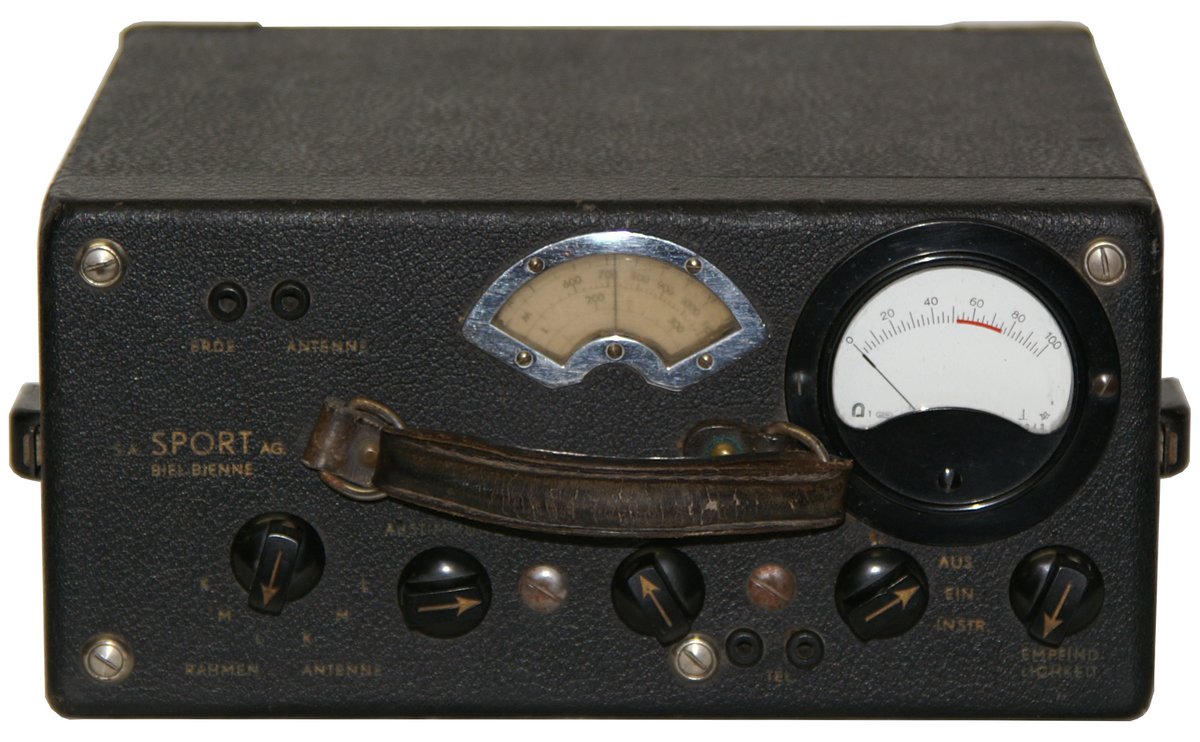

Der Störsuchempfänger 920 ist ein Batterieempfänger, der in einem kunstlederüberzogenen Holzkasten untergebracht ist; eine Klappe dient zum Zugang zum Batteriefach, hier wird die Heiz- und die Anodenbatterie eingelegt.

In der Mitte der Frontplatte auf der Oberseite des Geräts ist ein lederner Tragegriff angebracht. Links oben befinden sich die Buchsen für die Drahtantenne und die Erdung. Oberhalb des Ledergriffs die Frequenzskala und rechts das grosse Anzeigeinstrument.

Radio Sport 920 Unten auf der Frontplatte liegt links der Antennenumschalter, hier können die drei Frequenzbereiche Lang- Mittel- und Kurzwellen jeweils mit Betrieb mit Rahmen- und Drahtantenne geschaltet werden. Rechts daneben liegt der Abstimmknopf und der Instrumentenschalter, mit dem das Instrument zur Anzeige der Anoden- und Signalstärke geschaltet werden kann. Rechts unten die Kopfhörerbuchsen und unter dem Messinstrument der Schalter AUS - EIN - INSTR. und der Empfindlichkeitsregler, um die Eingangsempfindlichkeit des Messempfängers an die Störsignalstärke anzupassen.

Das Gerät wurde von den Störsuchtrupps der PTT eingesetzt, um den Radioempfang störende Signalquellen aufzuspüren. Vielfach handelte es sich dabei um ungenügend entstörte Motoren, störende Fernsehgeräte, etc.

Technisches Prinzip

Radio Sport 920 Einfachsuperhet mit regelbarer HF-Verstärkung und Signalpegelanzeige.

Bestückung

Technische Unterlagen

Entwicklung

Weitere Informationen
