Radio Receiver BC-348-Q

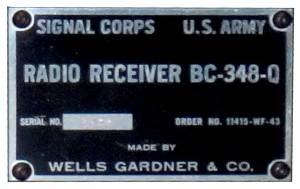

Entwickelt von den U.S.Signal Corps Laboratories in Fort Monmouth, hergestellt von Wells Gardner & Co.

Der von den U.S. Signal Corps Laboratories entwickelte Empfänger BC-348 wurde im zweiten Weltkrieg von verschiedenen Herstellern in Lizenz gebaut.
Das ursprüngliche technische Design des Empfängers, der zunächst mit Röhren mit Kappenanschluss („GCT“, Grid Cap Tubes) bestückt war, wurde in den Kriegsjahren vereinfacht und es kamen Röhren ohne die typischen Anschlüsse an der Spitze („SET“, Single Ended Tubes) zum Einsatz. Optisch gleichen sich die Varianten stark, technisch sind die Empfänger völlig unterschiedlich aufgebaut, andere Röhren mit auch unterschiedlichen Funktionen kommen zum Einsatz.

Radio Receiver BC-348-Q

Technische Daten

Stromversorgung

  • Umformerbetrieb: 28 V Gleichstrom (Flugzeug - Bordspannung) mit rot. Umformer DM-28
  • Netzbetrieb: nur nach Umrüstung mit einem Netzspeisegerät, Vorsicht bei durch Amateure verbastelten Surplusgeräten.

Dimensionen

  • 460 x 230 x 220 mm, 20 kg

Zubehör

  • Schwingrahmen (Mounting) FT-154-(P)
  • Dynamotor DM-28 im Originalzustand

Radio Receiver BC-348-Q

Bedienung

Der Empfänger BC-348 besitzt ein stabiles erstaunlich leichtes schwarz lackiertes Aluminiumgehäuse, oftmals fehlt der zum Einbau in ein Flugzeug vorgesehene Schwingrahmen. Die Versorgung erfolt im Originalzustand mit 28 V DC vom Flugzeug - Bordnetz, die Anoden - Hochspannung wird im Originalzustand vom Dynamotor DM-28 (einem rotierenden Umformer) erzeugt.

Die Frequenzskala ist in der Mitte der Frontplatte lokalisiert. Eine mechanische Blende gibt den Blick nur auf den Teil der rotierenden Frequenzskala frei, der dem eingestellten aktiven Frequenzband entspricht. Der charakteristische mit „Speichen“ versehene Bandschalter unmittelbar unterhalb des Skalenfensters lokalisiert, der Abstimmknopf „TUNING“ rechts unterhalb der Skala.
In der rechten unteren Ecke der Frontplatte finden sich die Klemmen zum Anschluss von Antenne „A“ und Erde „G“, die Antennenanpassung fehlt in dieser Geräteversion. Oberhalb des Typenschilds und einer Blende zum Zugang zum Geräteinnnern findet sich der Regler für die Intensität der Skalenbeleuchtung.
Der Betriebsschalter „AVC“ / OFF / „MVC“ findet sich neben den Kopfhörerbuchsen in der linken unteren Ecke der Frontplatte, daneben der Lautstärkeregler „INCREASE VOL“ und der BFO-Tonhöhenregler, der Schalter für den BFO „C.W. OSC“ zum Empfang von SSB und Einseitenbandaussendungen findet sich in dieser Version in der linken oberen Ecke der Frontplatte und der Schalter des Quarzfilters CRYSTAL links neben der Frequenzskala.

Zum Betrieb des Empfängers muss er mit der korrekten Betriebsspannung verbunden werden; die Antenne und die Erdleitung werden an den entsprechenden Klemmen angeschlossen. Der Betriebsschalter soll auf „A.V.C“ stehen, woraufhin das Brummen des Umformers hörbar werden sollte.

Mit dem Bandschalter wird der gewünschte Bereich ausgewählt, nun wird mit dem Haupt - Abstimmknopf das Signal abgestimmt; die Skala läuft gegensinnig, d.h. die niedrigen Frequenzen liegen rechts und die höheren Frequenzen links. Mit dem Lautstärkeregler wird die Lautstärke angepasst, der BFO-Schalter „C.W. OSC“ sollte in der OFF - Position stehen, der BFO wird nur zum Empfang von CW oder SSB-Aussendungen, wie sie beispielsweise in den Amateurfunkbändern oft zu hören sind, aktiviert.

Da im Originalzustand eine Speisung mit 28 V DC notwendig ist, wurden die Geräte gelegentlich von Funkamateuren auf Netzbetrieb umgebaut, die Röhren dann von zwei Strängen mit jeweils vier Röhren in Serie auf Parallelheizung umgebaut und teils noch weitere Modifikationen vorgenommen. Vorsicht ist bei Reparaturen geboten, da sich die Schaltung sich stark von den Varianten „GCT“ (Röhren mit Kappenanschluss) unterscheidet.

Technisches Prinzip

Blockschaltbild BC-348 Single Ended Tubes
Der BC-348 in der Version „SET“ arbeitet als Einfachsuperhet: Das Antennensignal wird zunächst in zwei HF-Stufen verstärkt (V1 und V2, je 6SK7 (VT-117)), in der Mischstufe (V3, 6SA7(VT-150)) wird es mit dem Oszillatorsignal (V3, zweites System) auf die Zwischenfrequenz von 910 kHz umgesetzt. Nach drei ZF-Verstärkerstufen (V4 6SK7 (VT-117), V5 6SK7 (VT-117), V6 6SJ7 (VT-116)) erfolgt die Demodulation im Diodensystem der V7 (6SR7, VT-233). Eine 6K6GT (VT-152) dient als NF-Endstufe, das zweite System der V7 6SR7 als Beat Frequency Oscillator für den CW- und SSB-Empfang.

Röhrenbestückung

Radio Receiver BC-348-Q V1, V2 (jeweils 6SK7, HF-Vorstufen); V3 (6SA7, Mischstufe und HF-Oszillator); V4 (6SK7, 1. ZF-Stufe); V5 (6SK7, 1. ZF-Stufe); V6 (6SJ7, 3. ZF-Stufe); V7 (6SR7, Detektor und BFO); V8 (6K6, NF-Endstufe); kein Glimmstabilisator.

Entwicklung

Die Empfängerreihe BC-348 wurde in den U.S.Signal Corps Laboratories in Fort Monmouth entwickelt, um 1942/3 wurde die Variante mit „Single Ended Tubes“ mit einem einfacheren und für Reparaturarbeiten besser zugänglichen Design eingeführt, in der Regel erkenntlich an den Suffixbuchstaben J, N und Q.
