Nordmende Globetrotter Amateur

Variante 8.101B, 1968/70

Hergestellt von Nordmende, Bremen.

Im Jahre 1968 wartete Nordmende mit einem High-End-Gerät auf, der Globetrotter Amateur ist im Gegensatz zu den anderen Geräten aus der Globetrotter - Reihe ein Doppelsuper, mit einem BFO erlaubt das Gerät Einseitenbandempfang.

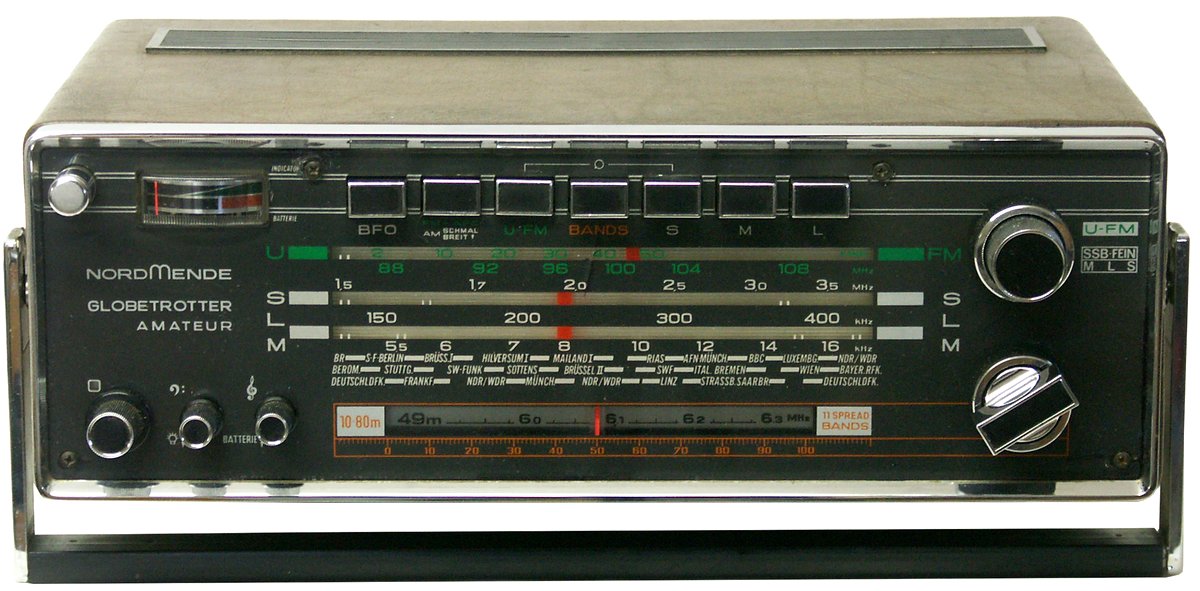

Nordmende Globetrotter Amateur

Technische Daten

Stromversorgung

Dimensionen

  • 310 x 210 x 105 mm, Gewicht 3,8 kg

Zubehör

Nordmende Globetrotter Amateur

Bedienung

Beim Nordmende Globetrotter Amateur handelt es sich um einen Doppelsuperhet, der neben dem Lang-, Mittel- und Grenzwellenband und UKW über 11 gespreizte Kurzwellenbänder verfügt. Das Gerät verfügt über eine Analogskala, die Bandspreizskalen beim Globetrotter Amateur mit Frequenzmarken versehen und erlauben eine einfachere Einstellung einer gewünschten Empfangsfrequenz.

Der Globetrotter Amateur ist ein 310 x 210 x 105 mm messender und 4,3 kg schwerer Kofferempfänger, die Abmessungen sind identisch zu denen der anderen Geräte der Globetrotter - Reihe.

Die Bedienelemente und Skalen finden sich an der Oberseite des Empfängers, der grosse Lautsprecher in der Gerätefront.

Die Amateur-Version des „Globetrotters“ verfügt über rechteckige Bandtasten, mit der Taste BANDS werden die gespreizten Kurzwellenbereiche, die mit dem Trommeltuner geschaltet werden, gewählt.
Auf der Frontplatte finden sich links unterhalb der Teleskopantenne der mit dem Einschalter kombinierte Lautstärkerregler und die Drehregler für Höhen und Bässe, auf Knopfdruck wird die Skalenbeleuchtung aktiviert resp. im Instrument die Batteriestärke angezeigt.

Sieben quadratische Drucktasten oberhalb der Skala schalten (von links) den BFO (zum CW- und Einseitenbandempfang, die AFC (automatische Frequenzkorrektur im UW-Betrieb), das schmale und breite ZF- Bandfilter in den AM-Bereichen, den UKW- , Seefunk- resp. Grenzwellenbereich (mit S bezeichnet), die Mittel- und die Langwelle.

Von den Abstimmknöpfen stimmt der obere den UKW- und die SML-Bereiche ab, das gewünschte gespreizte Kurzwellenband in Bandschalterposition BANDS wird mit dem unteren Knopf geschaltet und mit dem Aussenring die Abstimmung betätigt.

An der Unterseite findet sich das Fach für 5 UM-1 Batterien, über ein Anschlussfeld an der rechten Schmalseite des Geräts kann ein 7,5 V-Netzteil angeschlossen werden. Im Gegensatz zu den älteren „Globetrotter“-Modellen verfügt der Globetrotter Amateur über ein umschaltbares 110/220 V - Netzteil, das Netzkabel wird ebenfalls am Anschlussfeld eingesteckt. Hier finden sich auch eine externe Antennen- / Erdbuchse und eine DIN-Audiobuchse.

Nordmende Globetrotter Amateur Der praktische Betrieb ist unkompliziert: am Lautstärkeregler einschalten, mit der Taste BANDS die gespreizten KW-Bereiche anwählen, mit dem inneren Knebel des unteren Knopfes drehen, bis der Bereich des 49m-Bandes im Skalenfenster des Trommeltuners sichtbar wird, um dann an entsprechender Stelle zwischen den 6,0 und 6,1 (MHz) Markierungen die deutsche Welle auf 6075 kHz zu lokalisieren.

Der Nordmende Globetrotter Amateur - Ende der sechziger Jahre Nordmendes Spitzengerät unter den Reiseempfängern - gilt für mich heute nur noch als Liebhaber- oder Sammlergerät. Mit ihm kann problemlos das lokale UKW-Programm oder auch einmal ein Fussballspiel auf der Mittelwelle verfolgt werden, die Jagd nach den stärkeren Signalen der internationalen Auslandsdienste innerhalb der Kurzwellenbänder macht Spass. An ein ernsthaftes DXing ist aufgrund der ungenügenden Frequenzablesegenauigkeit nicht zu denken, allerdings erlaubt der Empfänger dank des BFO über die Möglichkeit, Aussendungen von Funkamateuren mitzuhören.

Technisches Prinzip

Bestückung

Das Gerät ist halbleiterbestückt.

Technische Unterlagen

Entwicklung

Weitere Informationen
