Lowe HF-150: Modifikation

Zur korrekten Ansteuerung des S-Meters im SP-150 muss der HF-150 auf der Hauptplatine modifiziert werden.

Modifikation

Das Gerät wird umgekehrt und die Bodenplatte entfernt: Lowe HF-150: Bodenplatte entfernt

Gemäss der Anleitung im Manual muss eine Leiterbahn unterbrochen (siehe Pfeil) und ein Widerstand von 470 Ω eingelötet werden, bei Geräten mit Seriennummern über 142617 ist der Widerstand bereits vorhanden.
Lowe HF-150: Bodenplatte entfernt

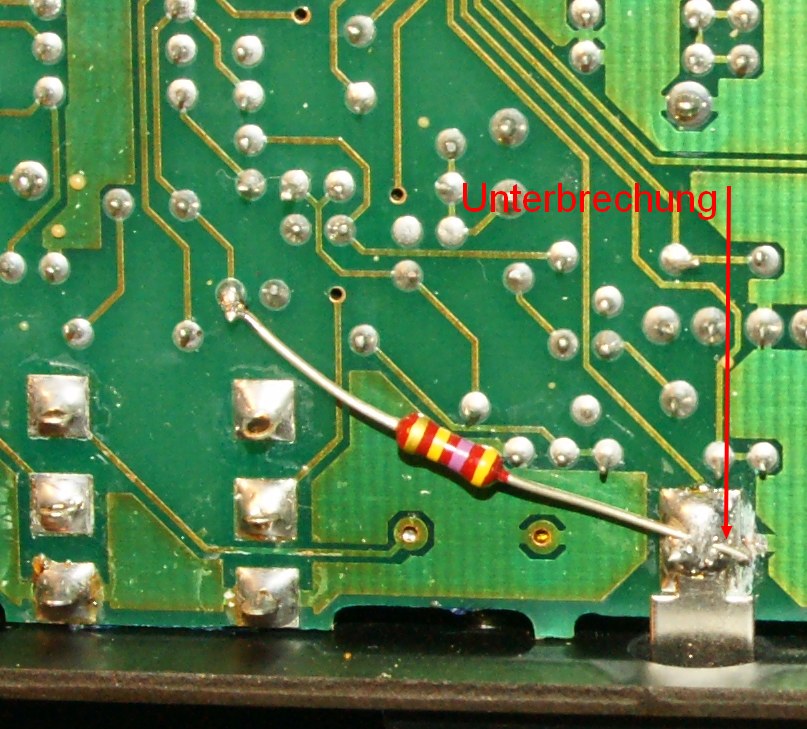

Detailansicht, die Leiterbahn unter dem Ende des angelöteten Widerstands ist unterbrochen (mit Ohmmeter nachprüfen):
Lowe HF-150: Bodenplatte entfernt
