Panasonic RF-B65 / RF-B65DL
Hergestellt von National Panasonic.
Als ein später Nachfolger des RF-B60 brachte Panasonic den SSB-tauglichen RF-B65 als top-of-the-range Reisesuper um 1989 heraus. Der mit einem PLL-Synthesizer ausgestattete Kurzwellen - Reiseempfänger deckt den Kurzwellenbereich von 1615 - 29999 kHz ab.
Technische Daten
- Frequenzbereich: UKW, LW, MW, KW (1,6 - 30 MHz)
- Frequenzanzeige: Digitalanzeige, 1 kHz
- Frequenzspeicher: 36 Speicher
- Signalstärkeanzeige: LCD-Balkenanzeige
- Ausstattung: Uhr / Timer, Einschlaftimer; direkte Frequenzeingabe
Stromversorgung
Dimensionen
- 198 x 118 x 34 mm, Gewicht 0,6 kg
Zubehör
Bedienung
Als einen SSB-tauglichen Nachfolger des RF-B60 brachte Panasonic den RF-B65 im Jahre 1989 auf den Markt, bis heute sollte es der letzte SSB-taugliche Weltempfänger aus dem Hause Panasonic bleiben. Der PLL-Synthesizer - Doppelsuper wird mit vier UM-3 / AA Batterien für den Radiobetrieb und zwei UM-3-Batterien zum Betrieb der Uhr und Speichererhalt oder einem center - negativen 6 V Netzteil betrieben; er verfügt über eine Tastatur zur direkten Frequenzeingabe, 36 Frequenzspeicher und eine Uhr mit Timerfunktionen. Der HOLD-Schalter an der rechten Geräteschmalseite blockiert alle Tasten und Abstimmelemente; die Funktion, welche beispielsweise das unbeabsichtigte Einschalten im Koffer verhindert, wird im Display signalisiert.

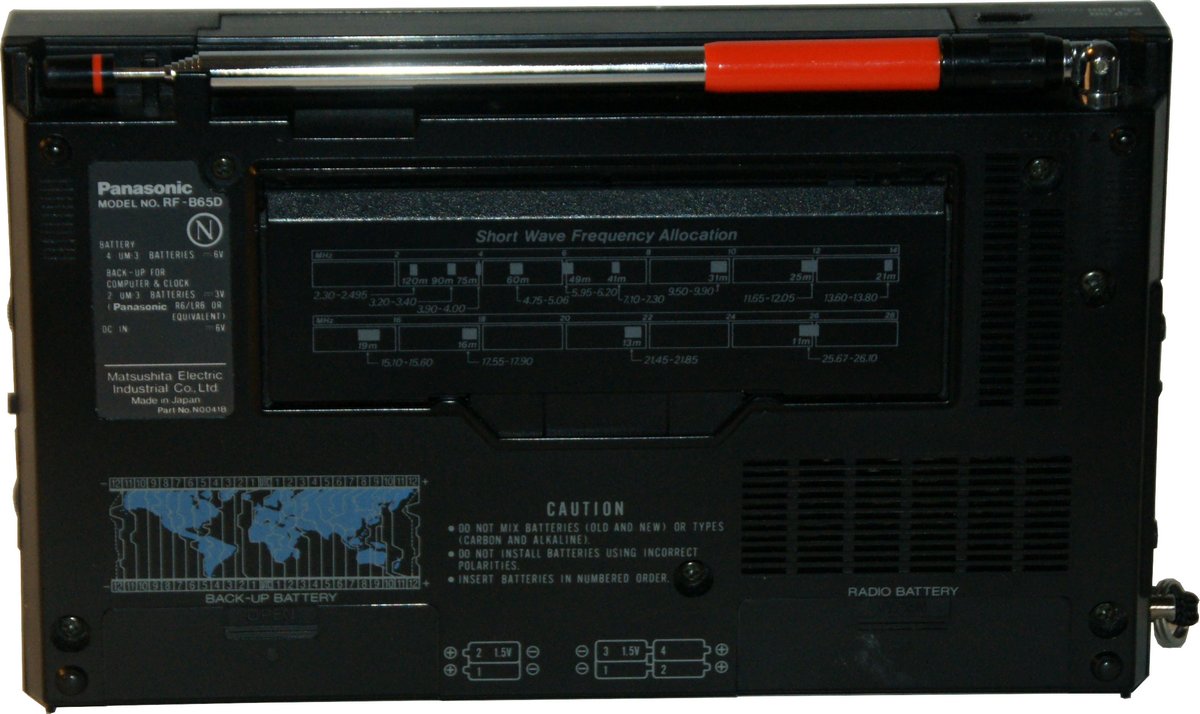

Mit seinem Abmessungen von 198 x 118 x 36 mm und einem Gewicht von 625 g hat der Reiseempfänger in etwa die Abmessungen eines Taschenbuchs. Ähnlich wie die kleinen Sony-Reiseradios verfügt der RF-B65 ebenfalls über eine ausklappbare Stütze an der Rückseite, welche den Betrieb in leichter Schräglage ermöglicht. Die Teleskopantenne ist mit einem Kugelgelenk versehen und lässt sich einfach in Vertikalposition bringen.
Die linke Hälfte der Frontplatte wird vom 6 cm durchmessenden Lautsprecher eingenommen. Daüber liegen die Tasten ON und OFF um das Gerät in Betrieb zu nehmen oder auszuschalten, die Taste für den 60 Minuten SLEEP Timer und neben der roten Markierung SSB die Umschaltung für normalen AM- und SSB-Empfang, diese macht auch den Unterschied zum älteren RF-B60 aus.
Auf der rechten Seite findet sich das LCD-Display, die Zehnertastatur zur direkten Frequenzeingabe, das Abstimmrad und die UP / DOWN Tasten zur Abstimmung.
Das LCD-Anzeigefeld zeigt alternativ die Frequenz mit einer Genauigkeit von 1 kHz oder die Uhrzeit an, ein LCD-Balken informiert über die Signalstärke. Drei Tasten rechts im Displayrahmen dienen zur Umschaltung von Uhrzeit- & Frequenzanzeige, Wahl einer der beiden Zeitzonen und Aktivierung der Uhrzeit-Einstellung.
Rechts davon ist das flache Abstimmrad angeordnet, mit dem ähnlich wie bei Sonys ICF-SW55 die Frequenz abgestimmt werden kann, ein Rändelrad auf der rechten Schmalseite dreht sich mit und ist manchmal zum Abstimmen praktischer. Mit einem Wahlschalter auf der rechten Schmalseite kann in 5 kHz-Schritten (FAST), in 1 kHz-Schritten (SLOW) abgestimmt oder die Abstimmung elektronisch blockiert werden. Ein kleines Rändelrad auf der rechten Schmalseite dient zur Feinabstimmung, was beispielsweise beim SSB- oder CW-Empfang unerlässlich ist. Alternativ können dazu auch die UP-/DOWN-Tasten darunter benutzt werden, längerer Druck aktiviert einen Suchlauf.
Unter dem Display findet sich die Tastatur zur direkten Frequenzeingabe. Um eine Station auf einer bekannten Frequenz einzustellen, wird zunächst die Taste FREQ unter der blauen Markierung DIRECT ACCESS gedrückt, dann die Frequenz mit den Zahlentasten direkt eingegeben, ein Knopfdruck auf ENTER lässt den Empfänger auf die gewünschte Frequenz springen. Aufgrund der Frequenzeingabe springt das Gerät automatisch in den Lang-, Mittel- oder Kurzwellenbereich und die Eingabe einer entsprechenden Frequenz mit einem Punkt schaltet auf UKW-Empfang um, ohne dass der UKW-Bereich erst noch ausgewählt werden müsste.
Mit den Tasten FM, LW, MW, SW springt das Gerät auf die letzte Frequenz im entsprechenden Frequenzbereich. Die Taste DIRECT ACCESS > METER gefolgt von der entsprechenden Zifferntaste lässt den Empfänger auf die untere Begrenzung des in grauer Schrift als Zweitfunktion angegebenen Kurzwellen - Rundfunkbands springen.
Wenn der Empfänger auf eine bestimmte Frequenz eingestellt ist, kann diese in einem der 9 Frequenzspeicher pro Frequenzbereich durch Druck auf die Taste M gefolgt von der Speicherplatznummer abgelegt werden, die Zahl in einem gelbumrandeten Feld in der rechten unteren Ecke des Displays gibt die Speicherplatznummer an. Durch direkten Druck auf eine der Zifferntasten kann der Speicher aufgerufen werden.
Die Taste STANDBY SET unterhalb der Abstimmelemente erlaubt die Eingabe einer Weckzeit, zu der das Gerät automatisch einschaltet, mit STANDBY CANCEL wird die Weckfunktion deaktiviert.
An der rechten Schmalseite des Empfängers sind etliche Bedienelemente angeordnet: Das Rändelrad für die Abtimmung, der Schalter für die Abstimmgeschwindigkeit, FINE Tuning; der Tonblendenschalter, der Lautstärkeregler und der Schiebeschalter LOCK um alle Tasten gegenüber einer unbeabsichtigten Betätigung im Gepäck zu blockieren.
Auf der linken Schmalseite finden sich eine Antennenbuchse, der in den AM-Bändern wirksame Abschwächer LOCAL / DX, sowie die Buchsen für das center-negative 6 V Netzteil und den Ohrhörer.
Der RF-B65 war das Topmodell und der einzige SSB-taugliche Taschen - Weltempfänger aus der Produktion von Panasonic. Die Empfangsqualität ist gut und das Gerät verfügt über alle Features, welche von einem guten Kurzwellen - Reiseradio erwartet werden.
Auch heute noch erfüllt der Panasonic RF-B65 die Erwartungen an ein kurzwellentaugliches Reiseradio; er kann allerdings in gutem Zustand nur selten auf dem Gebrauchtgerätemarkt gefunden werden.
Technisches Prinzip
Doppelsuperhet mit PLL-Frequenzsynthese.
Bestückung
Das Gerät ist halbleiterbestückt.
