Hallicrafters S-40

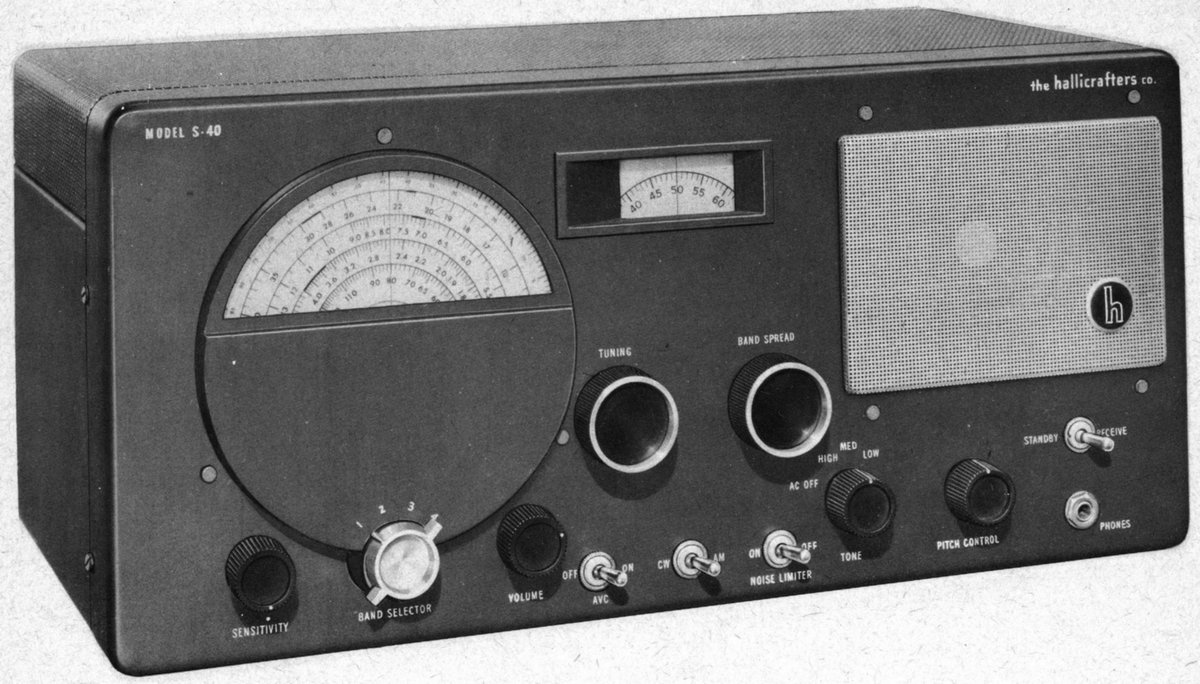

S-40, hergestellt von Hallicrafters.
Der Allwellenempfänger S-40 erschien 1946 als erstes Nachkriegsgerät.
Technische Daten
- Frequenzbereich: MW, 3 x KW (1.7 - 5.4 / 5.3 - 16 / 15.5 - 44 MHz)
- Frequenzanzeige: Analogskala
- Frequenzspeicher: keine
- Signalstärkeanzeige: externes S-Meter optional
Stromversorgung
- Netzbetrieb: 117 V (Version Hallicrafters S-40AU 110 - 250 V (Universaltransformator))
- Akku / Batteriebetrieb: 6 V (Heizspannung), 270 V (Anodenspannung)
Dimensionen
- 470 x 229 x 279 mm, Gewicht 12.9 kg
Zubehör
Bedienung
Die erste Version des Allwellenempfängers S-40 erschien 1940.
Technisches Prinzip
Superhet mit HF-Vorstufe
Bestückung
V1 (6SG7, HF-Vorstufe); V2 (6SA7, Mischstufe); V3 (6SK7, 1. ZF-Stufe); V4 (6SK7, 2. ZF-Stufe); V5 (6SQ7, Detektor, NF-Vorstufe); V6 (6J5, BFO); V6 (6H6, Noise Limiter); V7 (6F6, NF-Endstufe); V8 (80, Netzgleichrichter).
Technische Unterlagen
* Hallicrafters S-40, Operating Instructions
Entwicklung
Weitere Informationen
