Hallicrafters S-72

Hergestellt von Hallicrafters Co., Chicago IL.

Der S-72 ist ein tragbarer Superhet, er kann mit Batterien (Heiz- und Anodenbatterie) oder vom Netz (U.S.-Spannung!) betrieben werden.
Als S-72L wird die Variante mit dem Langwellenbereich bezeichnet. Hallicrafters S-72

Technische Daten

Stromversorgung

Dimensionen

  • 356 x 310 x 184 mm, Gewicht 7.2 kg

Zubehör


Hallicrafters S-72

Bedienung

Der S - 72 ist ein kompakter Reise - Röhrensuper, im 35,6 x 31 x 18,4 cm grossen Holzgehäuse, welches mit Kunstleder überzogen ist, bringt er 7.2 kg auf die Waage.

Hallicrafters S-72Auf der Gerätefront, die die obere Schmalseite des Gerätes ausmacht, sind links die linearen Frequenzskalen, zuunterst die Bandspreizskala, und rechts der Lautsprecher angeordnet.
In der untersten Reihe der Bedienelemente findet sich ganz links der Abstimmknopf, unter der Skala der Bandspreizregler und daneben der Wellenschalter.
Der S-72 deckt das Mittelwellenband 540 kHz - 1,6 MHz und die Kurzwellenbänder 1.6-4, 4-11.5 und 11.5-30 MHz ab.

Der nächste Schalter aktiviert den BFO zum CW-Empfang (Stellung CODE), rechts unten liegt der Lautstärkeregler.

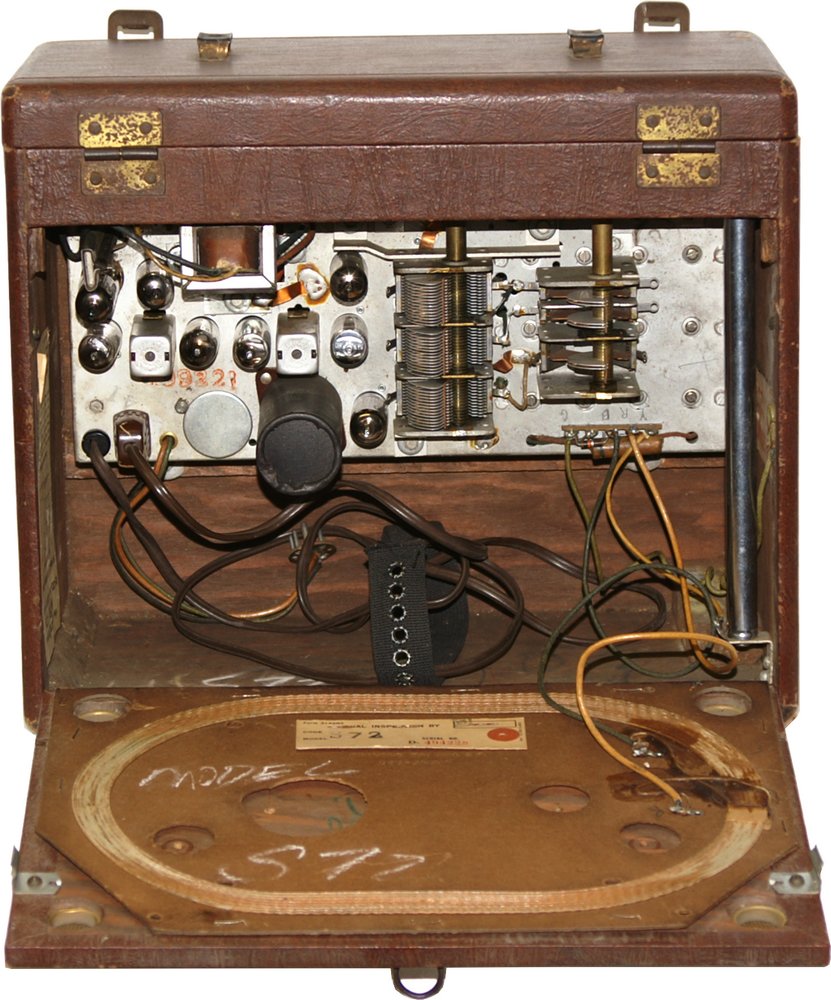

Im aufgeklappten Deckel hat man Zugang zum vertikal montierten Chassis, dem Fach für die Batterien und der Rahmenantenne, die innen an der Gerätehinterwand angebracht ist.

Technisches Prinzip

Hallicrafters S-72 V1 (1T4, HF-Vorstufe); V2 (1U4, Mischstufe); V3 (1U4, 1. ZF-Stufe); V4 (1U4, 2. ZF-Stufe); V5 (1U4, Detektor, NF-Vorstufe); V6 (3V4, NF-Endstufe); V7 (1R5, Oszillator); V8 (1U4, BFO)

Bestückung

Das Gerät ist röhrenbestückt.
