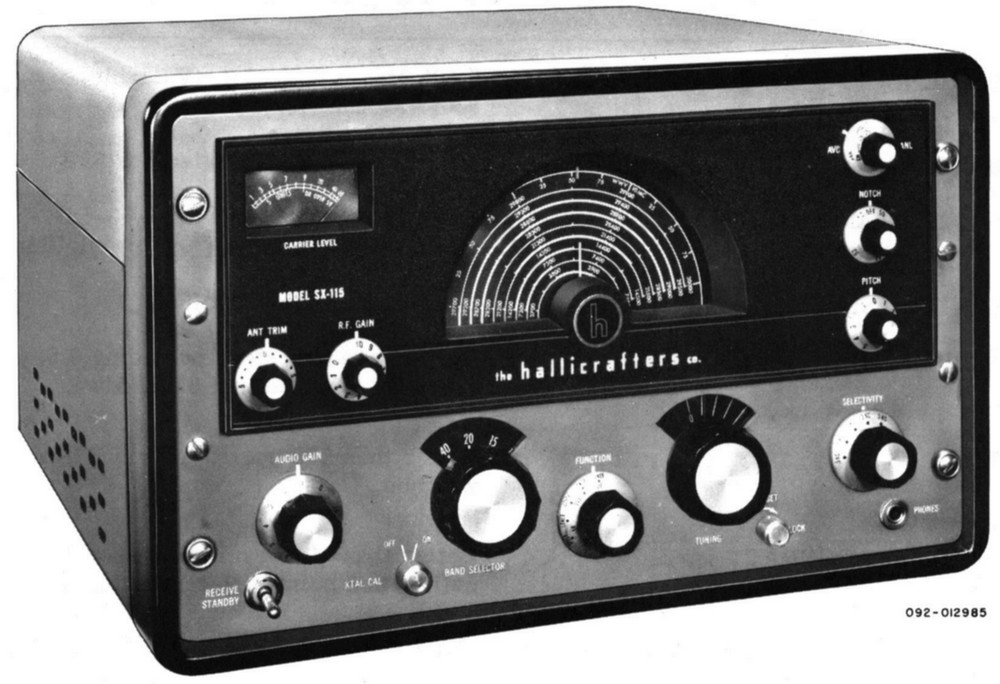

SX-115 hergestellt von Hallicrafters.

Beim SX-115 handelt sich um einen Amateurfunk-Empfänger mit Mehrfachmischung, der mit dem Sender HT-32 resp. HT-33 Transceive betrieben werden konnte.

• Prinzip: Dreifachsuper, ZF 6'505-6005 / 1005 / 50.75 kHz
• Betriebsarten: A1 mit BFO, AM (A3), SSB
• Frequenzbereich: fünf Afu-Bänder (80 - 10 m), zusätzliche 500 kHz-Bereiche bequarzbar
• Frequenzanzeige: Analogskala
• Frequenzspeicher: Fixfrequenzbetrieb mit vier Steckquarzen
• Signalstärkeanzeige: S-Meter
• Signalbearbeitung: RF Gain, Preselektor, Notch-Filter
• Ausstattung: Eichmarkengeber 100 kHz
• Empfindlichkeit: AM (A3) < 1 μV; SSB < 0.5 μV / Selektivität: 0.5 / 1 / 2 / 3 / 5 kHz (-6 dB)

• Netzbetrieb: 105 - 125 V

• 406 x 267 x 406 mm, Gewicht 20 kg

Beim SX-115 handelt sich um einen Amateurfunk-Empfänger mit Mehrfachmischung, der mit dem Sender HT-32 Transceive betrieben werden konnte. Die Amateurfunkbänder lassen sich mit einer Einstellgenauigkeit von 1 KHz abstimmen, ein Eichmarkengeber erlaubt die Skaleneichung alle 100 kHz.

Das Gerät erlaubt nicht nur den CW und AM, Empfang sondern dank einem Produktdetektor auch echten SSB-Empfang.

Dreifachsuperhet mit HF-Vorstufe

V1 (6DC6, HF-Vorstufe); V2 (6BA7, Mischstufe); V3 (12AT7, HF-Oszillator); V4 (6DC6, ZF-Verstärker 6 MHz); V5 (6BA6, 2. Mischstufe); V6 (6CB6, VFO / Oszillator 2. Mischer); V7 (6DC6, ZF-Verstärker 1 MHz); V8 (6BA6, 3. Mischer); V9 (12AT7, Oszillator 3.Mischstufe); V10 (6DC6, ZF-Verstärker 50.75 kHz); V11 (6BY6, Produktdetektor); V12 (6BJ7, AM-Demodulator, AVC, ANL); V13 (12AX7, NF-Vorstufe, BFO); V14 (6AQ5, NF-Endstufe); V15 (6AU6, Eichmarkengeber 100 kHz); V16 (6AU6, S-Meterverstärker); V17 (6AU6, AVC-Verstärker); V18 (0A2, Spannungsregulator).
