Hallicrafters SX-15 "Sky Challenger"

Hergestellt von Hallicrafters Co., Chicago IL.

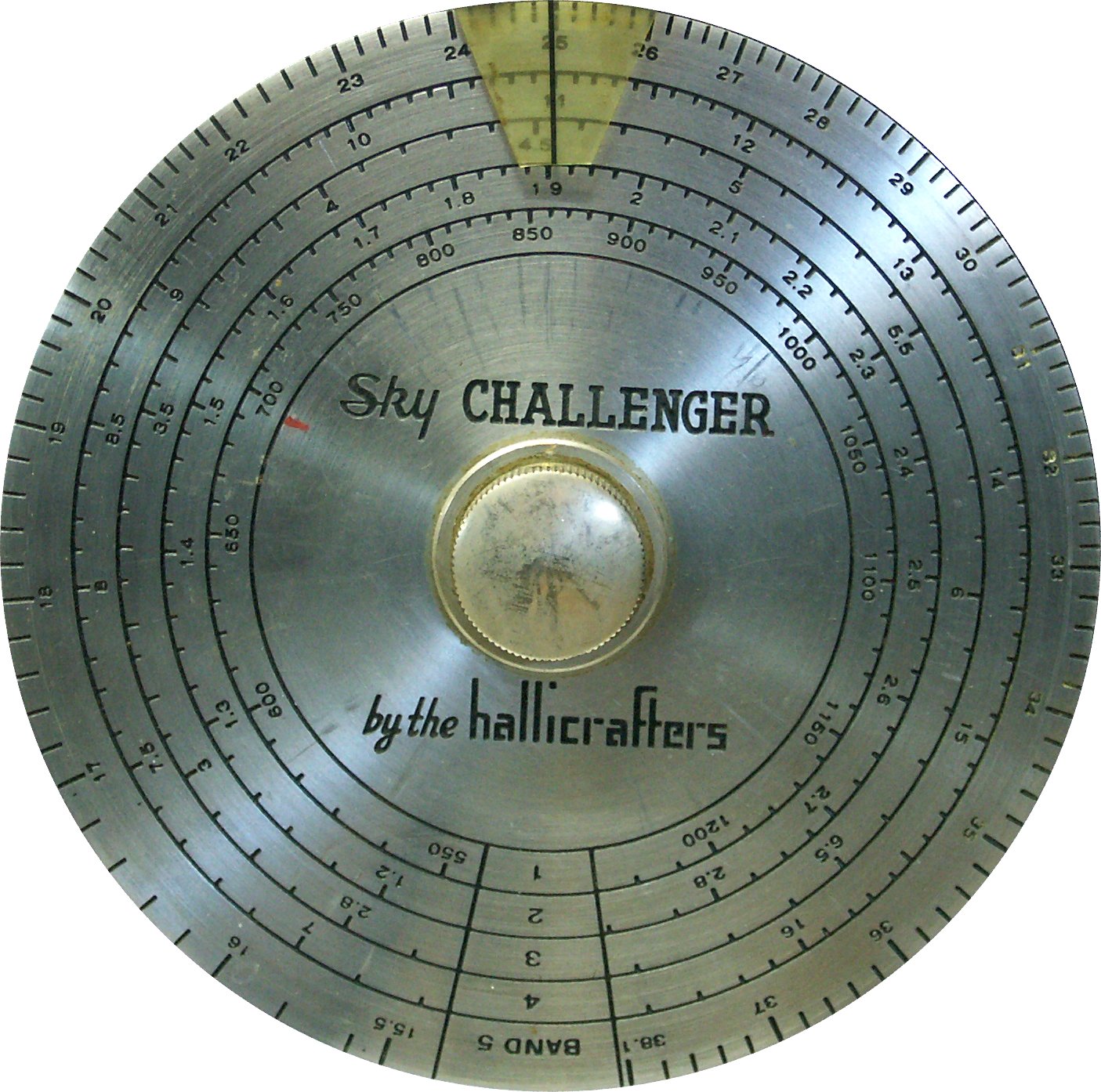

Die frühen Hallicrafters - Empfänger verfügten über eine Rundskala in Form einer gravierten Metallplatte, erst später wurde sie hinter einem Skalenfenster montiert. Hallicrafters SX-15

Technische Daten

Stromversorgung

Dimensionen

  • 458 x 232 x 285 mm

Zubehör

—- Hallicrafters SX-15

Bedienung

Der SX-15 besitzt ein 45 x 23 x 28,5 cm grosses Metallgehäuse, ein Klappdeckel erlaubt den Zugang zum Innenleben beispielsweise zum Röhrentausch.

Hallicrafters SX-15 Das Gerät verfügt - typisch für die frühen Hallicrafters - Empfänger über eine runde Metallskala mit eingravierten Frequenzmarken, gleich daneben liegt die Bandspreizskala mit ihrem runden Sichtfenster. Links der Hauptskala, unter dem Fensterchen des magischen Auges, findet sich der Hauptabstimmknopf „Band Set“, der die Skala bewegt, recht davon unter dem Fensterchen der Bandspreizskala der entsprechende „Band Spread“ - Knopf.

Ganz links auf der Frontplatte der Netzschalter, der Hallicrafters - typisch mit dem Tonblendenregler kombiniert ist. Darunter liegen in einer Reihe der Lautstärkeregler „Audio Gain“, der AVC-Schalter für die automatische HF-Verstärkungs- Regelung und der „R.F. Gain“ HF-Verstärkungsregler.

Der Schalter in der Mitte zwischen den Bedienpanels schaltet zwischen Empfangsbetrieb und Stummschaltung im Betrieb mit einem Sender um.

Rechts unten ist der Bandbereichsschalter, der Schalter für das Crystal - Phasingfilter mit entsprechendem Regler und der Schalter für den BFO zum CW-Empfang angeordnet, der BFO-Regler liegt gleich darüber.

Hallicrafters SX-15Der SX-15 ist ein wunderschönes Sammlerstück mit der für die frühen Hallicrafters typischen runden Metallskala, er stammt aus einer Zeit, als die Empfänger der verschiedenen Hersteller sich noch durch ein unverwechselbares Äusseres voneinander unterschieden haben - ähnlich wie es bei den Automarken auch der Fall war. Es finden sich mit der Feintriebskala, dem BFO zum CW - Empfang und dem Phasing Filter bereits die Features, welche noch jahrzehntelang bei Kurzwellenempfängern im mittleren und oberen Preissegment Standard waren.

Technisches Prinzip

Einfachsuperhet.
