Tono Theta 550

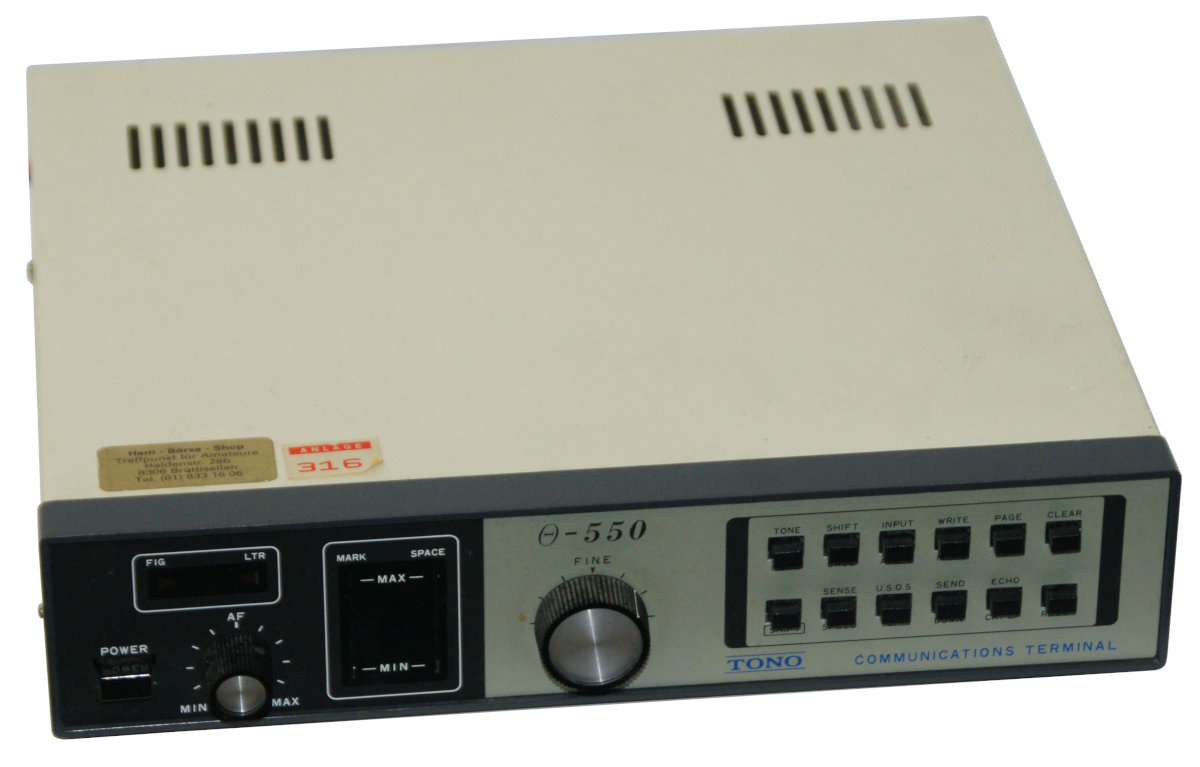

Tono Theta 550, hergestellt von Tono Corporation.

Der Tono Theta 550 ist ein vollautomatischer CW/RTTY-Decoder mit einem einstellbaren Audio-Filter, der den decodierten Nachrichteninhalt auf einem Haushaltsfernseher oder einen Monitor ausgeben kann.

Tono Theta 550

Technische Daten

Stromversorgung

Dimensionen

  • 250 x 55 x 225 mm, Gewicht 1.5 kg

Zubehör


Bedienung

Der CW / RTTY - Decoder ist in einem kompakten Metallgehäuse untergebracht, er wird von einer externen Quelle mit 12 V DC versorgt.

Das Signal vom Empfänger kann dem Decoder als Audiosignal (vom Line Out - Ausgang) oder als TTL-Pegel zugeführt werden.
Die dekodierten Signalinhalte können auf einem Monitor betrachtet werden, das Gerät verfügt über einen VHF-Modulator, mit dem das Signal auf einem Haushaltsfernseher auf Kanal 4 dargestellt werden kann; alternativ kann auch ein Monitor über einen Composit - Ausgang direkt angesteuert werden. Zuletzt kann der Inhalt auch auf einem Centronics - kompatiblen Drucker ausgegeben werden.

Tono Theta 550 Mit dem POWER-Schalter wird der Decoder eingeschaltet, auf dem Monitor werden die Statusinformationen eingeblendet. Mit Tastendruck auf TONE/MODE können die Betriebsarten gewählt werden, CW zum Dekodieren von Morseausstrahlungen, BAUDOT zum Dekodieren von Funkfernschreib-Aussendungen, mit ASCII können Signale im ASCII-Code decodiert werden (wurden nur sehr selten im Funkfernschreibbetrieb eingesetzt), mit RANDOM kann ein Mosezufalls - Generator für Morseübungen eingeschaltet werden.

Im CW-Mode zum Dekodieren von Morseaussendungen kann mit SHIFT+TONE eine Tonhöhe von 790 oder 395 kHz gewählt werden, mit SPEED kann die Geschwindigkeit umgestellt werden.

Im Baudot-Mode werden Funkfernschreibsendungen dekodiert, auch hier können tiefe (Mark 1275 Hz) und hohe (Mark 2125 Hz) Töne gewählt werden. Mit SHIFT (Umschaltung)+SHIFT kann die Differenz zwischen den Tönen für Mark und Space eingestellt werden, wählbar sind 170 Hz (Amateurfunk-RTTY), 425 Hz (kommerzielle Aussendungen), 850 Hz (militärische Sendungen der NATO).
Mit SHIFT+SENSE wird normale oder inverse Polarität gewählt; von Bedeutung ist die Wahl der Geschwindigkeit, die (im Gegensatz zu den Decodern von Pocom mit automatischer Geschwindigkeitserkennung) manuell mit der Taste SPEED erfolgen muss. Gewählt werden können 45 Bd (Funkamateure) - 50 Bd (kommerzielle Aussendungen) - 57 - 74 Bd (vereinzelte kommerzielle Aussendungen) - 100 - 110 - 150 - 200 - 300 - 600 Bd; allerdings erfolgt die Fortschaltung nur in Richtung höherer Geschwindigkeiten, um von 75 auf 50 Bd zu wechseln, müssen alle Möglichkeiten durchgetastet werden.

Zur Abstimmung eines RTTY-Signals muss die Shift vorgewählt werden. Auf das Signal wird nun abgestimmt, bis die MARK-LED-Kette voll aufleuchtet. Mit dem FINE Regler wird nun die Shift so eingestellt, dass beide LED-Balken abwechslungsweise einen Vollausschlag zeigen; wenn dies nicht der Fall ist, stimmt möglicherweise die grobe Vorwahl der Shift nicht. Im Monitorlautsprecher können die ausgefilterten NF-Töne von Mark und Space angehört werden, noch einfacher wird die Abstimmung bei Anschluss eines Oszilloskops. Die Mark- und Space-Signale werden auf dem Bildschirm als „Abstimmkreuz“ angezeigt, die Abstimmung stimmt, wenn die zwei Ellipsen zu zwei rechtwinklig aufeinanderstehenden Strichen werden.
Wenn nun die Geschwindigkeit richtig gewählt ist, sollte auf dem Bildschirm korrekt decodierter Text erscheinen; andernfalls muss die Polarität mit SENSE möglicherweise auf REVERSE gewechselt werden.
Werden nur Zahlen ausgegeben, kann mit der U.S.O.S. (Unshift on Space) vom Zahlen- (FIG) in den Buchstabenmodus (LTR) des Baudot-Code gewechselt werden, nach Empfang eines Leerschlags (Shift) wird automatisch auf die Buchstabenebene gewechselt (der Inhalt wird natürlich falsch ausgegeben, wenn die Station verschlüsselte Wettermeldungen oder andere Fünfergruppen ausgeben sollte.

Da vor allem die Geschwindigkeits- und Phasenlage schwierig sind, lohnt sich das Abhören sicher decodierbarer Stationen, um den Klang von Aussendungen mit unterschiedlichen Shifts und Geschwindigkeiten ins Ohr zu bekommen; am einfachsten erfolgt die Abstimmung im Moment der ryryryry-Schlaufe, die wie ein Pausenzeichen vor der Aussendung ausgestrahlt wird.

Über wie weiteren Möglichkeiten, die Funktionen des Morse-Übungsgenerators, des Morse-Phrasenspeichers, etc. informiert die Bedienungsanleitung.

Technisches Prinzip

Bestückung

Das Gerät ist halbleiterbestückt.
