Hergestellt von Heathkit.

• Prinzip: Signalverfolger

• Netzbetrieb: 110 V (Europa - Modell IT-12E 220 V)

• 120 x 190 x 105 mm, Gewicht 1.5 kg

• Tastkopf mit HF (mit Diodendemodulation) / NF-Umschalter

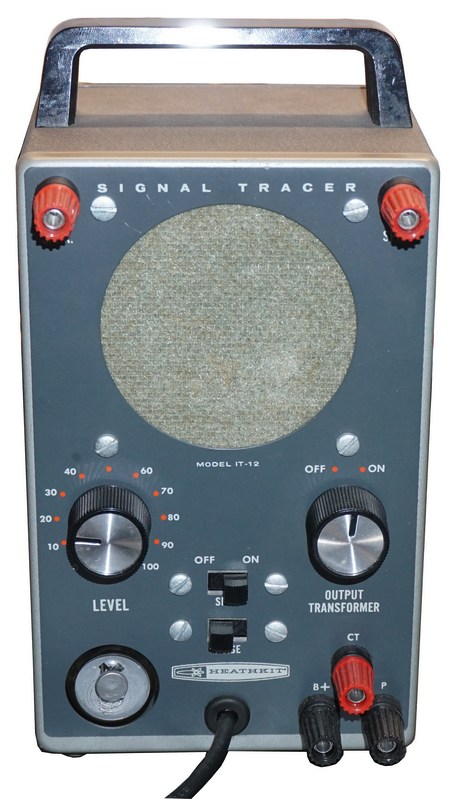

Der Signalverfolger IT-12 ist ein nützliches Werkzeug zur Reparatur von Empfängern.

Es besteht aus einem hochempfindlichen Verstärker mit regelbarem Verstärkungsbereich und einem Tastkopf, der von RF/HF (dann erfolgt die Demodulation eines HF-Signals mittels einer Diode im Tastkopf) auf AF/NF umschaltbar ist.

Man kann vom Antennen- oder vom Lautsprecherende her einen Empfänger durchmessen und kann die Funktion der einzelnen (Verstärker-)Stufen akustisch und durch Ausschlag am magischen Auge wahrnehmen und dank diesem auch auf ein Maximum abgleichen.

Das Gerät wird vorsichtig unter Spannung gesetzt, mit dem Betriebsschalter in der Position ON leuchtet das magische Auge nach der Aufwärmzeit auf. Das amerikanische Originalgerät verlangt 115 V Wechselspannung. Bei meinem in der Schweiz im Einsatz gewesenen Gerät tat sich bei dieser Spannung noch nichts, nach vorsichtiger Spannungserhöhung mit dem Regeltrafo beginnt das magische Auge etwas unterhalb 220 V grün zu leuchten, es handelt sich um die IT-12E Europaversion mit dem entsprechenden Transformator.

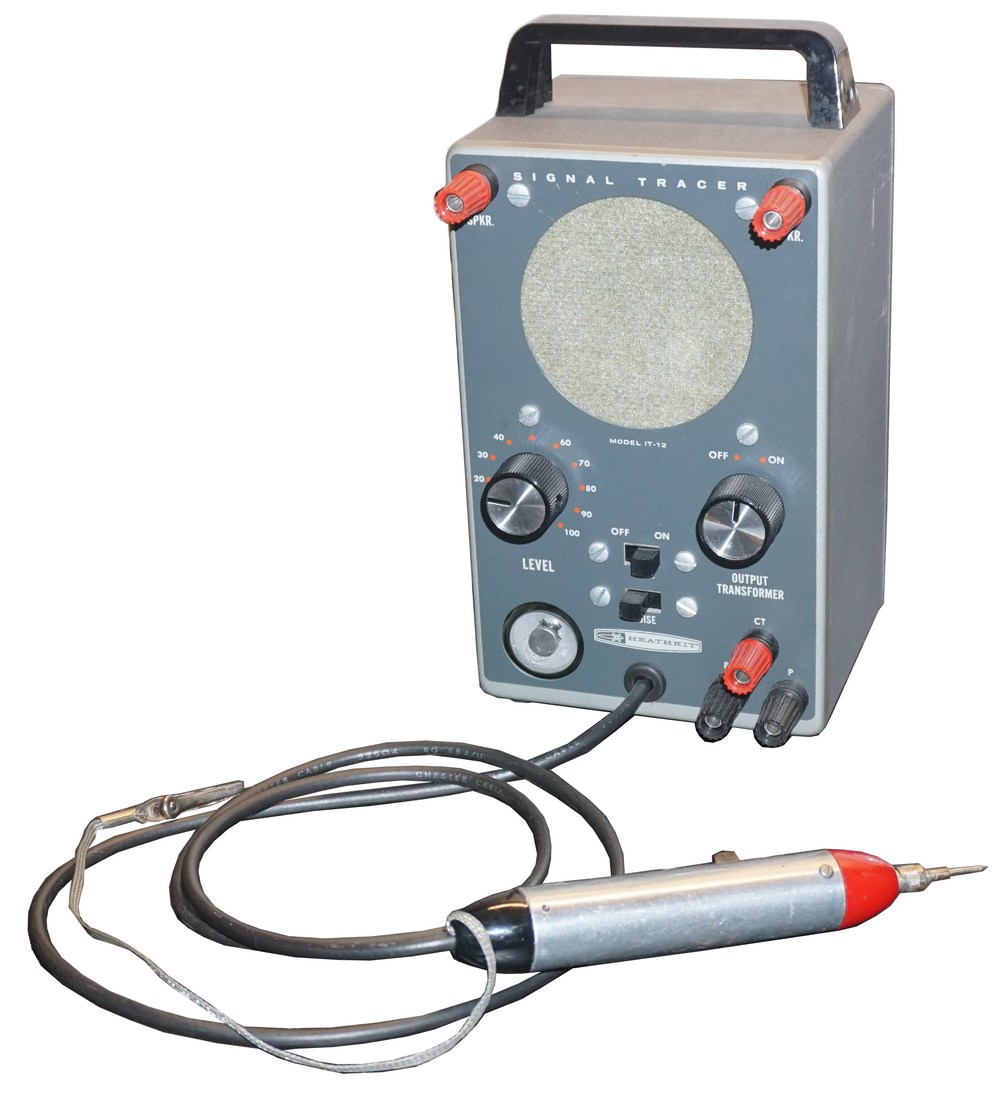

Die Krokodilklemme wird mit dem Chassis verbunden, mit der Prüfspitze können die entsprechenden Prüfkontakte im Gerät kontaktiert werden, an denen ein HF- oder NF-Signal anliegt oder zumindest anliegen sollte. Die Verstärkung muss sorgfältig geregelt werden, dass es nicht zu sehr aus dem Lautsprecher kracht. Mit dem magischen Auge kann die Stärke des Pegels (beispielsweise bei einem Abgleich) visuell kontrolliert werden.

Mit dem Schalter S1 kann der Lautsprecher ein- oder ausgeschaltet werden.

Mit ausgeschaltetem Gerät kann der Lautsprecher mit den oberen beiden roten Buchsen SPKR an ein Gerät angeschlossen und als Testlautsprecher benutzt werden. Die Buchsen B+, CT (Mittelabgriff) und P (primärseitige Masse) sind primärseitig mit dem NF-Ausgangstransformator verbunden. So kann der Signaltracer auch als hochohmiger Lautsprecher zum Testen eines Geräts (mit beispielsweise 600 Ohm-Lautsprecherausgang) eingesetzt werden, hierfür muss er unbedingt abgeschaltet sein, da sonst die Anodenspannung B+ an der mit B+ bezeichneten Buchse liegt.

Mit der Funktion NOISE Test können Komponenten durch Anlegen einer 100 Volt (!) Testspannung und beklopfen der Komponente auf Mikrophonieeffekte untersucht werden, auch kalte Lötstellen sind so nachweisbar. Aufgrund der hohen verwendeten Spannungen im Gerät soll das Verfahren nur bei Röhrengeräten eingesetzt werden, beiden Komponenten ist in der Regel ein Pol abzulöten. In den modernen Niederspannungsgeräten werden Komponenten mit niedrigerer Spannungsfestigkeit verbaut, so ist das Testverfahren heute als obsolet zu betrachten und man verzichtet besser auf dessen Anwendung.

NF-Verstärker mit zuschaltbarer Diode zur Demodulation von HF-Signalen.

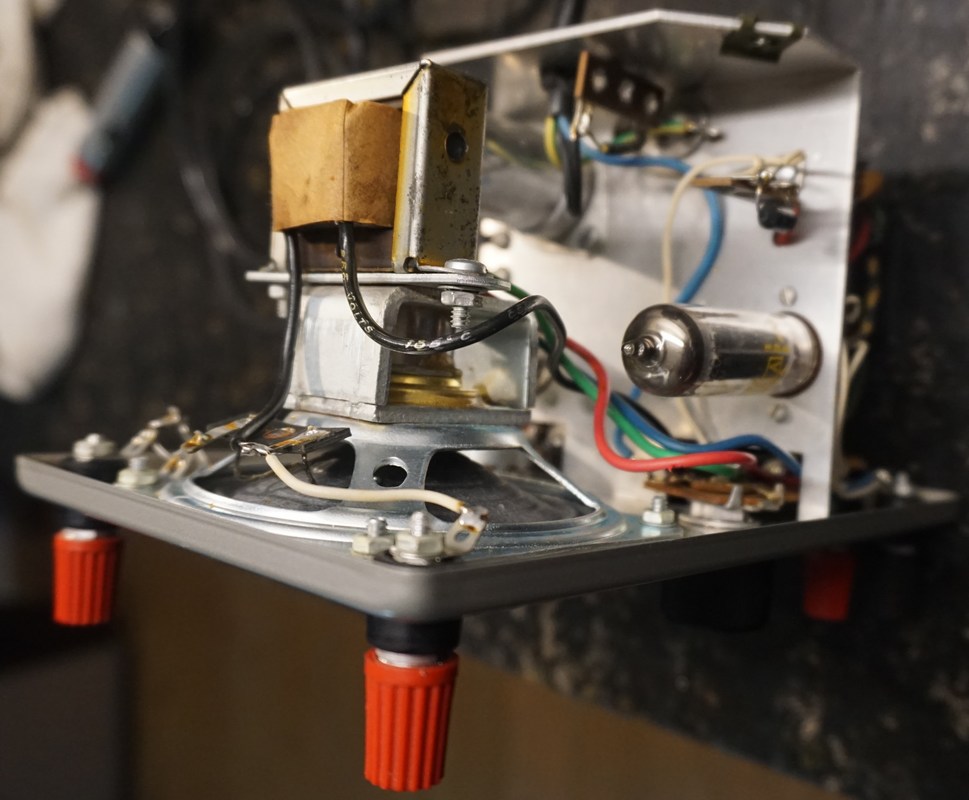

12AX7, 12CA5, magisches Auge 1629.
