Hergestellt von verschiedenen Herstellern für das U.S.Signal Corps.

Der 600 Ohm-Lautsprecher LS-166 passt zur amerikanischen Funkstation AN/GRC-19 mit dem Empfänger R-392 und auch weiteren Empfängern mit einem hochohmigen Lautsprecherausgang.

Das Gerät existiert in verschiedenen Varianten, teils ist die Impedanz von 600 auf 8 Ohm umschaltbar oder es sind sogar NF-Verstärker und Lautstärkeregler eingebaut.

• Prinzip: Lautsprecher, permanentdynamisch
• Impedanz: 600 Ohm

• 125 x 125 x 75 mm, Gewicht kg

• fixes Anschlusskabel mit Stecker U-77/U

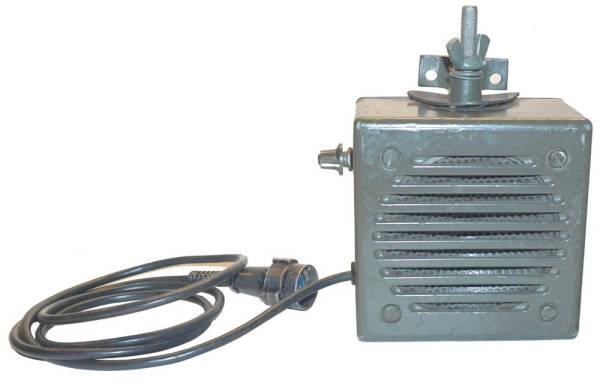

Der militärische Lautsprecher mit den Abmessungen 125 x 125 x 75 mm verfügt über ein hermetisch verschlossenes Metallgehäuse und der Lautsprecher ist mit einem metallenen Schutzgitter versehen.

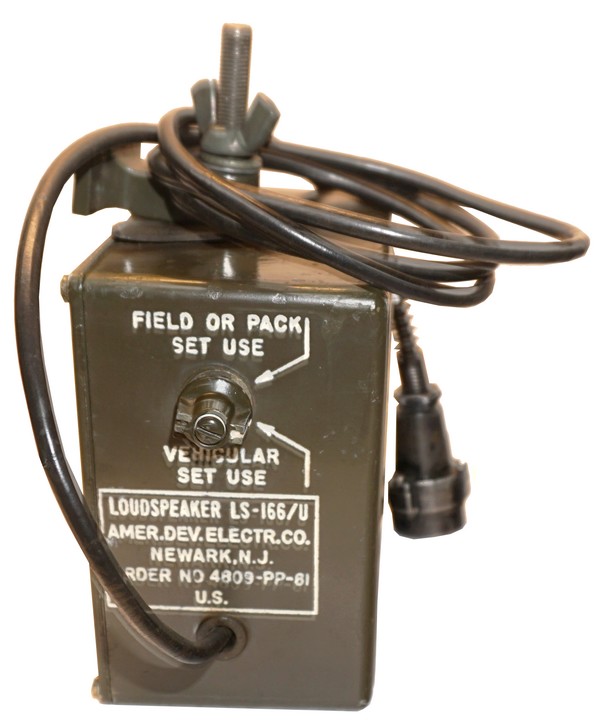

Praktisch alle Varianten verfügen über einen Umschalter an der linken Schmalseite, hier kann zwischen Field oder (Man)Pack Set und Vehicular Set umgeschaltet werden, in Stellung (Man)Pack Set ist der Lautsprecher auf die Kontakt B und A des Steckers U-77/U gelegt, in Stellung Vehicular Set zwischen die Kontakte B und L.

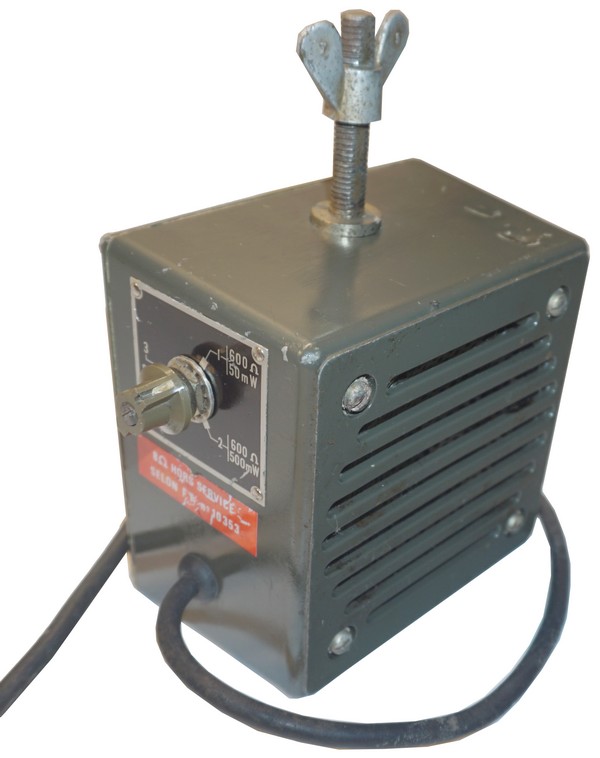

Gewisse Varianten wie der deutsche Telemit LS-166/25 oder die französische Variante HP-52-A können von hochohmig (der eingebaute Übertrager 600 / 8 Ohm ist aktiv) auf niederohmig (der Übertrager wird überbrückt und direkt der niedereohmige Lautsprecher angesprochen).

Da die Gefahr von Fehlmanipulationen möglich war, war bei meinem französischen Gerät die 8 Ohm-Stellung auf 600 Ohm umgerüstet, glücklicherweise war dank einer beiliegenden Modifikationsanleitung der Rückbau problemlos, so dass ich den Lautsprecher nun zum Test an hoch- und niederohmige Lautsprecherausgänge anschliessen kann - allerdings muss auf die korrekte Position des Wahlschalters geachtet werden, da bei versehentlichem Anschluss eines 8 Ohm-Lautsprechers eine Endstufe ohne Ausgangsübertrager beschädigt werden kann!

Permanentdynamischer Lautsprecher, in gewissen Versionen umschaltbar von 600 auf 8 Ohm.

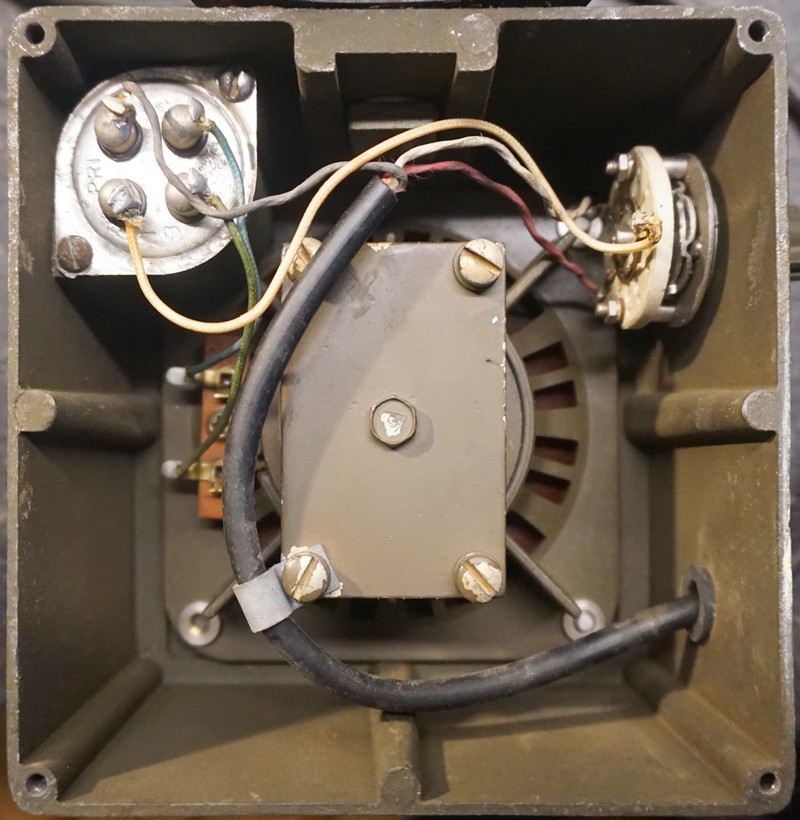

Das Schaltschema ist bei den verschiedenen Versionen jeweils im Deckel eingeklebt und lohnt das Studium vor Inbetriebnahme.
