Radio Receiver BC-312-M S/N 4424

Entwickelt vom Signal Corps Laboratories Fort Monmouth, New Jersey; hergestellt unter Contract 5096-PHILA-42 von RCA.

Der Empfänger BC-312 wurde im zweiten Weltkrieg von verschiedenen Herstellern in Lizenz für das US Signal Corps gebaut und wurde in verschiedenen Funkstationen als Stationsempfänger eingesetzt.
In der Schweizer Armee kam der Empfänger in der Funkstation SE-402 / SM 46, einer als Surplus erworbenen amerikanischen SCR-499/A zum Einsatz, mein Empfänger gehörte zur SM-46 No. 35.

Radio Receiver BC-312-M

Technische Daten

Stromversorgung

Dimensionen

Zubehör


Radio Receiver BC-312-M

Inspektion

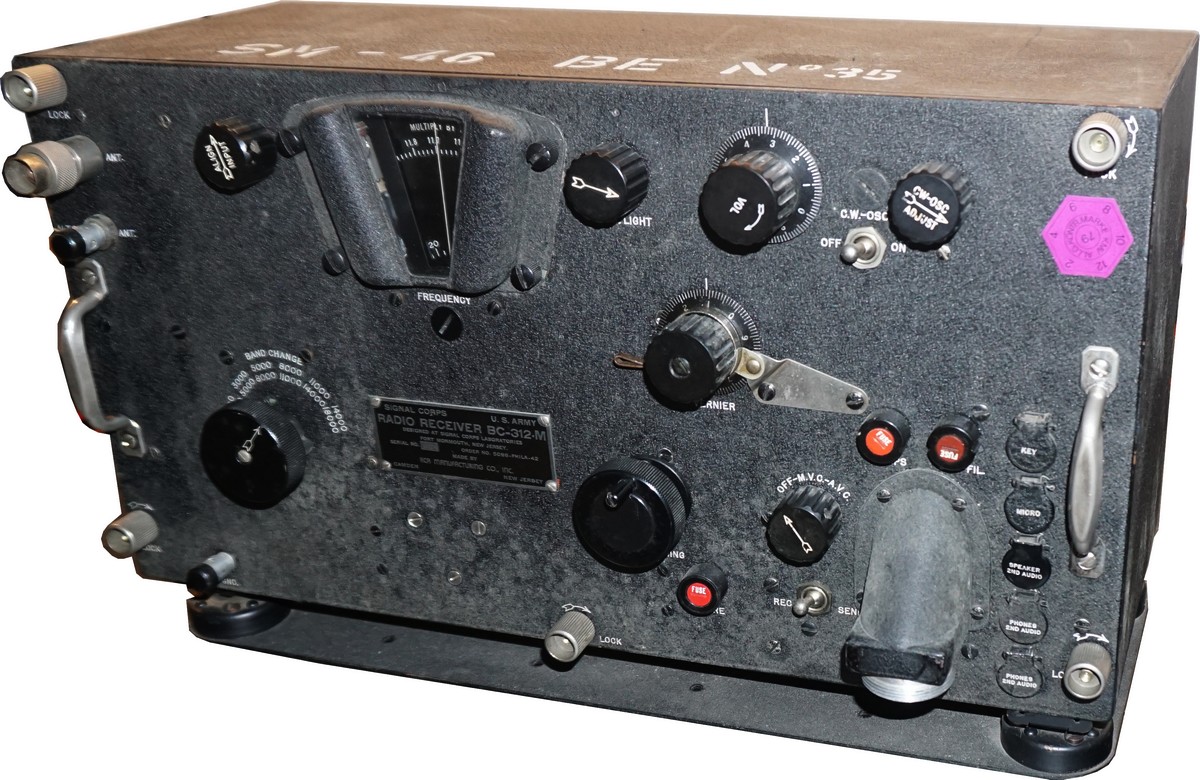

Radio Receiver BC-312-MDer Empfänger BC-312 besitzt ein stabiles Metallgehäuse, er misst 46 x 23 x 24 cm und bringt 22 kg auf die Waage, mein Gerät ist mit dem Mounting FT-162 versehen. Das Gehäuse ist unversehrt, der Schaltplan am Gehäuseboden aufgeklebt, die Bezeichnung SM-46 BE No.35 weist auf den Einsatz als Betriebsempfänger einer SM-Station der Schweizer Armee hin, ebenso der Kleber von der letzten Revision 1979.

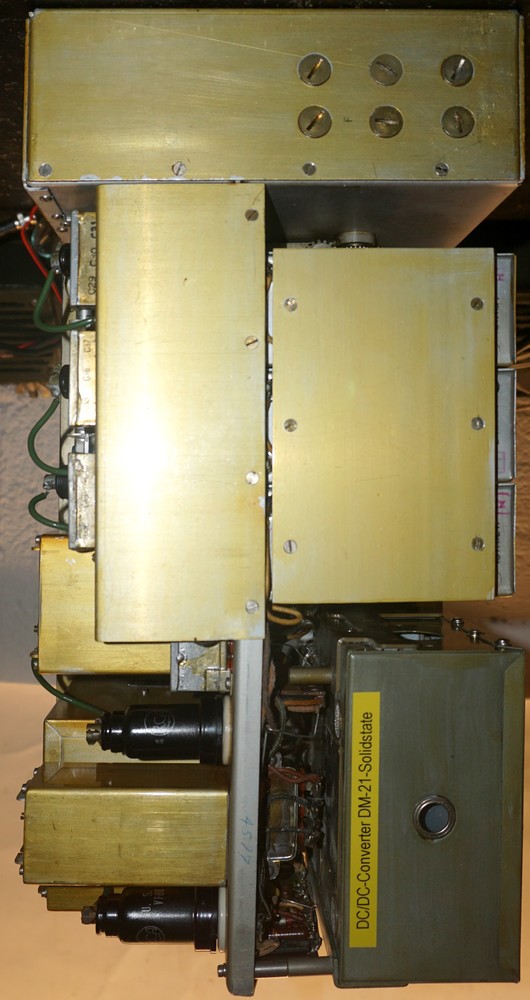

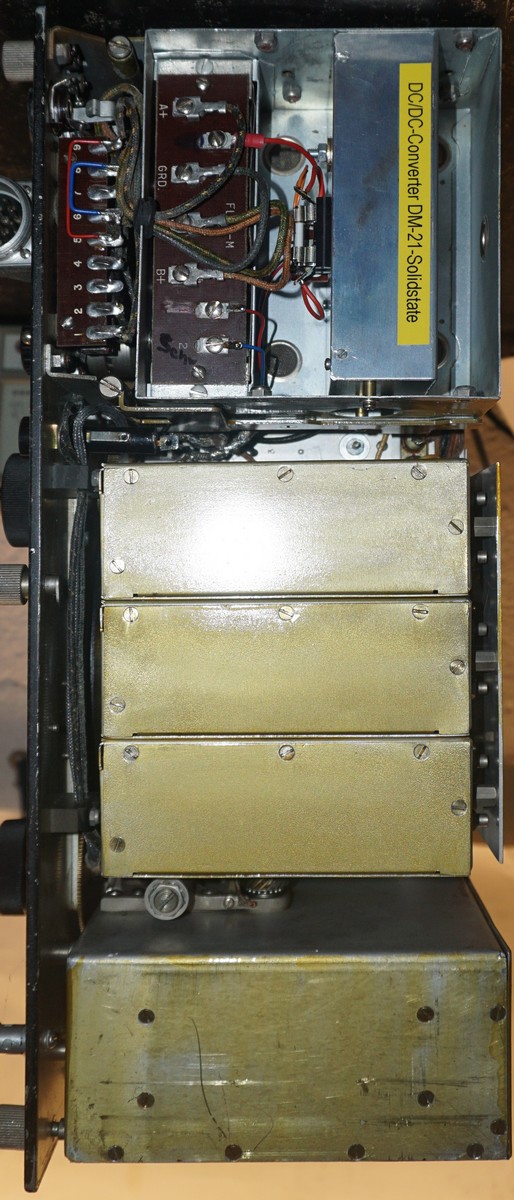

Das Innere des Geräts ist in ebenso perfektem Originalzustand, wie die Frontplatte, die nicht durch zusätzliche Löcher o.ä. verunstaltet wurde.

Revision

Radio Receiver BC-312-MDas orginale Speisekabel mit dem Stecker PL-114 fehlte und ist nicht einfach aufzutreiben.

An die beiden dicken Stifte der Kupplung SO-94 wird eine Gleichspannung von 12 V angelegt, Pluspol am Pin D resp. am zur Gerätemitte hin gelegenen Pin. Das Labornetzteil mit einem maximalen Ausgangsstrom von 2 A zeigt eine Überlast an, am kurzschlussfesten Gleichrichter Gutor GL-64 werden 12 V eingestellt, nach dem Aufheizen der Röhren wird ein Strom von 3 A angezeigt.

Ein hochohmiger Lautsprecher LS-166 wird am Ausgang Phones 2nd Audio angeschlossen, hier passt der 6,3 mm Klinkenstecker. Eine Drahtantenne wird am Antennenanschluss angehängt.

Mit dem Betriebsschalter in Stellung AVC leuchtet die (dimmbare) Skalenbeleuchtung auf. Nach der Aufwärmzeit der Röhren wird ein Rauschen hörbar, beim Durchschalten haben alle Bänder Empfang und im 25 m Rundfunkband können Rundfunksender gehört werden.

Technisches Prinzip

Radio Receiver BC-312-M Einfachsuperhet

Bestückung

Das Gerät ist röhrenbestückt:
