Hallicrafters SX-104

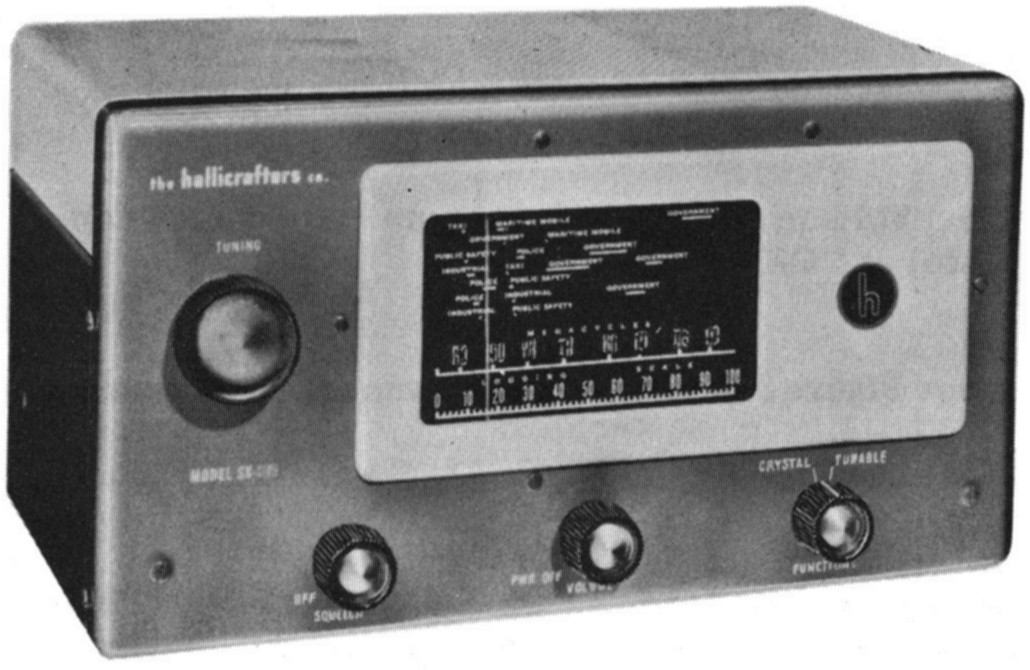

SX-104 hergestellt von Hallicrafters.

Beim Hallicrafters SX-104 handelt es sich um einen VHF-Empfänger, der u.a. das 6 m Amateurfunkband abdeckt.

• Prinzip: Einfachsuperhet, ZF 10,7 MHz
• Betriebsarten: FM (F3)
• Frequenzbereich: VHF (30 - 50 MHz)
• Frequenzanzeige: Analogskala
• Frequenzspeicher: keine
• Signalstärkeanzeige:
• Signalbearbeitung:
• Ausstattung: Squelch, externer „Alarm“-Ausgang bei Squelchaktivierung
• Empfindlichkeit: AM (A3) / Selektivität: kHz (-6/-60 dB)

• Netzbetrieb: 105 - 125 V

• 330 x 190 x 222 mm, Gewicht 5.24 kg

Beim Hallicrafters SX-104 handelt es sich um einen VHF-Empfänger, welcher den Bereich von 30 - 50 MHz abdeckt und der auch mit einem Steckquarz quarzkontrolliert betrieben werden kann, die Quarzfrequenz muss 10.7 kHz über der Empfangsfrequenz liegen.

Das Vorgängermodell S-94 mit gleichem Frequenzbereich verfügte über eine Rundskala.

Superhet mit HF-Vorstufe

V1 (12BD6, HF-Vorstufe); V2 (6U8, Oszillator, Mischstufe); V3 (12BA6, 1. ZF-Verstärker); V4 (12BA6, 2. ZF-Verstärker); V5 (12AL5, Ratio Detektor); V6 (6BH6, NF-Vorstufe); V7 (50L6, NF-Endstufe); V8 (12AU7, Squelch).
