VHF-Sendeempfänger BC-1000, Teil des Systems SCR-300A, später AN/VRC-3; entwickelt von Galvin - Motorola, hergestellt für das U.S.Signal Corps.

Das frequenzmodulierte VHF-Funkgerät wurde 1940/41 von Galvin - Motorola entwickelt, das erste militärische VHF-Funkgerät wurde ab 1942 in grossen Zahlen hergestellt und kam ab 1943 im Pazifik, in der Normandie, Italien und in den Ardennen verbreitet zum Einsatz.

Es war in der Nachkriegszeit in verschiedenen Ländern im Einsatz und wurde in Lizenz produziert; das abgebildete Gerät stammt aus französischer Lizenzproduktion.

• Prinzip: Sendeempfänger
• Betriebsarten: FM (F3)
• Frequenzbereich: 40 - 48 MHz, 41 Kanäle mit 20 kHz Kanalabstand
• Frequenzanzeige: Analogskala
• Frequenzspeicher: keine
• Signalbearbeitung:
• Ausstattung:
• Sendeleistung: FM 0,3 Watt

• Akku / Batteriebetrieb: Batteriekasten CS-128-A mit (BA70; BA80 mit halber Lebensdauer) Heizspannung 4,5 V; Anodenspannung 90 V und 60 V
• Fahrzeugbetrieb mit sep. Speisegerät PP-114: 6, 12 oder 24 V Fahrzeugbatterie

• 280 x 432 x 152 mm, Gewicht 15.2 kg

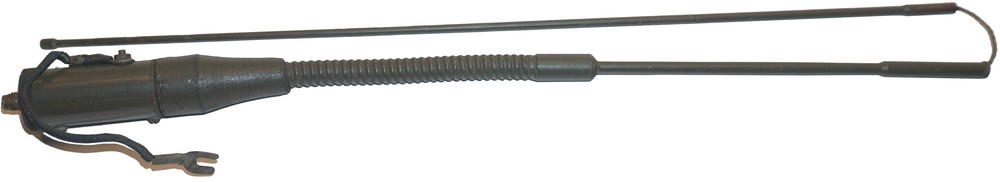

• Stabantenne AN-130-A, ca. 84 cm oder AN-131-A 325 cm
• Headset TS-15-A (Mikrotel) (mit Anschlusskabel Cord CD-494, Kopfhörerstecker PL-55 und Mikrophonstecker PL-68) oder Headset HS-30 (Kopfhörer) (Cord CD-874, Junction Box JB-47 und Stecker PL-55).
• Segeltuchtasche BG-150-A mit Harness ST-54-A und Poster M-391-A

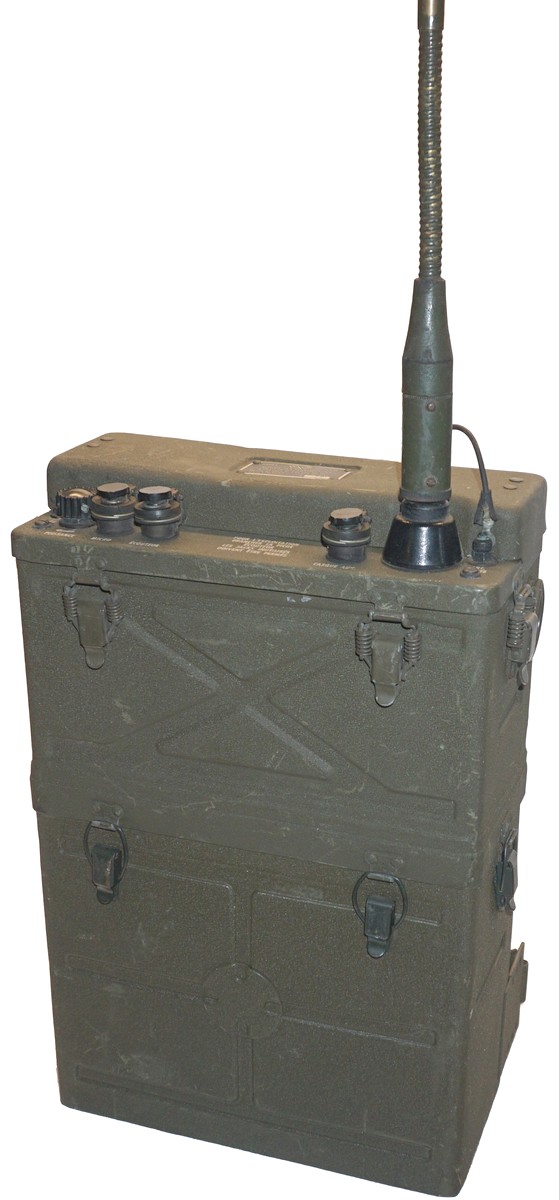

Das BC-1000 Truppenfunkgerät besteht aus einem Sendeempfängerkasten BC-1000-A, der auf einen Batteriekasten CS-128-A mit der kombinierten Heiz- und Anodenbatterie BA-70 (90/60/4,5 V) aufgeschnallt wurde. Ein Netzspeisegerät wurde in den USA entwickelt, aber bei der Truppe nicht eingeführt.

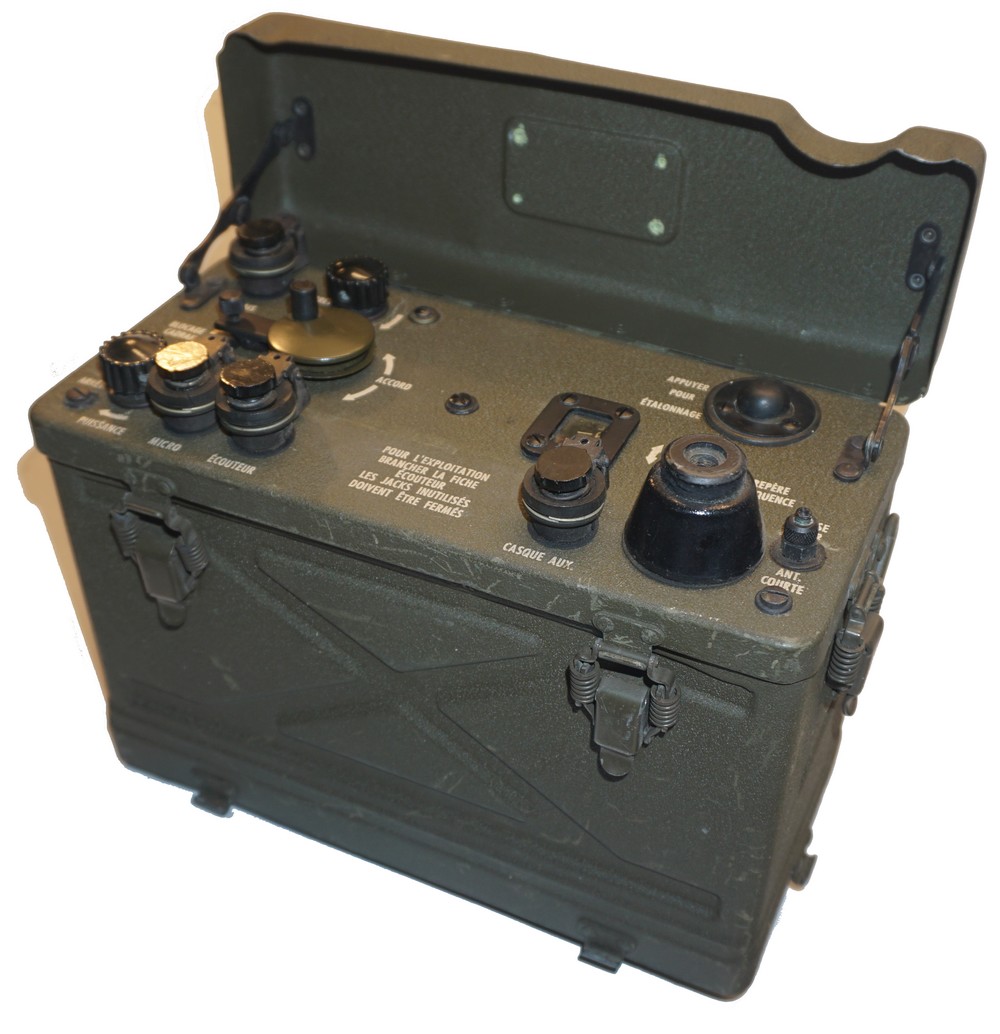

Das Tornisterfunkgerät arbeitet frequenzmoduliert im militärischen VHF-Bereich 40 - 48 MHz, im Gegensatz zum amplitudenmodulierten einkanaligen BC-611 war die Funkverbindung weniger anfällig auf Störungen durch Zündfunken aller Art, zudem konnte ein freier Arbeitskanal aus 41 Kanälen ausgewählt werden, beim BC-611 war bei Kanalwechsel ein Neuabgleich notwendig. Ein Klappdeckel schützt die wichtigsten Bedienelemente oberhalb der Anschlussbuchsen vor Nässe und Beschädigung, das BC-1000-A ist spritzwasserfest.

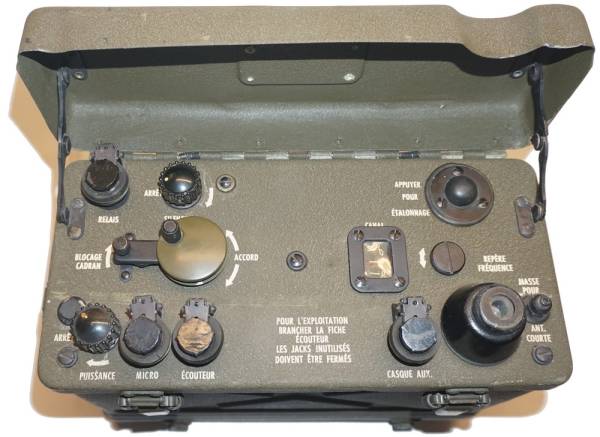

Auf der Frontplatte findet sich links der mit einer mechanischen Arretierung versehene Abstimmknopf / Kanalwahlschalter, die Kanäle 0 - 40 haben 200 kHz-Abstände, auf den Positionen CAL bei 43,0 / 47,3 MHz kann das Gerät mit Druck auf den gummiarmierten Knopf kalibriert werden. Unten links findet sich der Lautstärkeregler und daneben die Buchsen für Mikrophon und Kopfhörer resp. das Headset TS-15-A, ein Mikrotel mit Sende-/Empfangsumschalter.

Oben links ist die Buchse für den Zusammenschluss zweier Geräte zur Bildung eines Relais und der Squelchschalter für die Rauschsperre zu finden.

Rechts findet sich oben die Drucktaste zur Frequenzkalibrierung, das Skalenfenster mit der Kanalanzeige (mit einer mechanisch verschieblichen Eichmarke), der Antennenanschluss und der Anschluss für einen zweiten Kopfhörer.

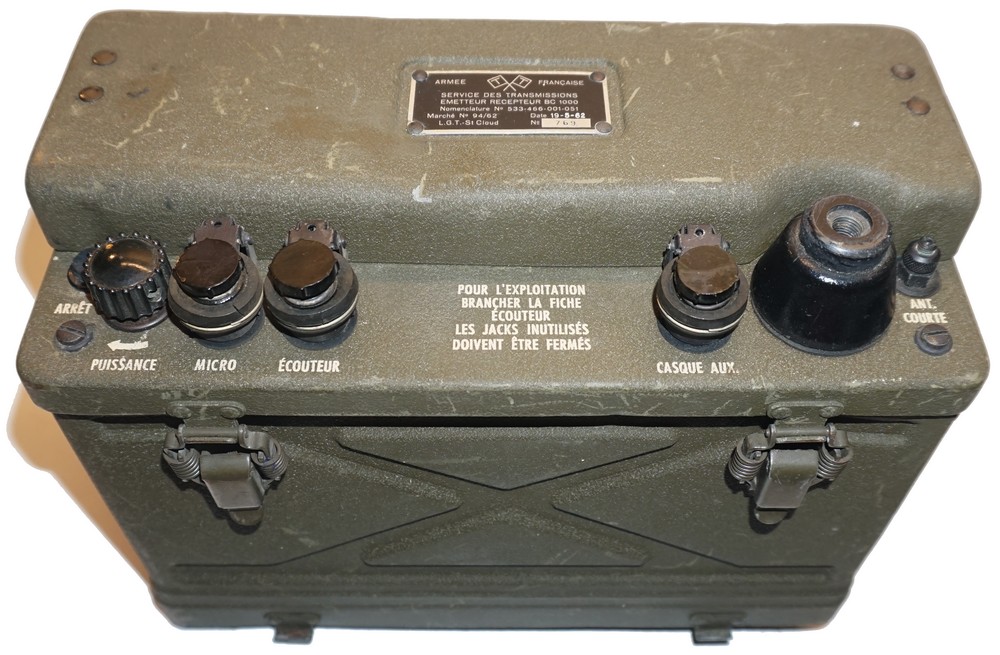

Das gezeigte BC-1000 stammt aus französischer Lizenzproduktion, die Beschriftungen auf der Frontplatte ist in französischer Sprache gehalten.

Der Empfänger arbeitet als Vorstufen-Doppelsuperhet, der Empfängeroszillator schwingt auf der halben Arbeitsfrequenz und durchläuft dann eine Verdopplerstufe, ein Squelch dient als automatische Rauschsperre. Durch Druck auf die Calibrate-Taste werden die 10. und 11. Harmonische des 4300 kHz-Oszillators auf die zweite Mischröhre gegeben, es kann auf „zero beat“ abgestimmt werden. Die Anodenspannung in den Empfängerröhren beträgt 90 V.

Im Sendebetrieb wird das Modulatorsignal mit dem Hauptoszillator (17,85 - 21,85 MHz) gemischt und danach einer Frequenzverdopplerstufe zugeführt, nach Mischung mit dem 4,3 MHz-Oszillatorsignal gelangt das Signal auf eine HF-Endstufe und die Antenne. Im Sendebetrieb wird eine Anodenspannung von 150 V für die Leistungsröhren benötigt, sie setzt sich aufs 90 + 60 V aus der kombinierten Batterie BA-70 zusammen.

Das Gerät ist röhrenbestückt:

• V1 3A4: Power amplifier, Leistungsverstärker
• V2 3A4: Mischer, Quarzoszillator
• V3 1T4: Verdoppler
• V4 1T4: Oszillator
• V5 1L4: AVC
• V6 1T4: HF Verstärker
• V7 1L4: 1. Mixer
• V8, V9 1T4: ZF Verstärker
• V10 1R5: 2. Mixer, Quarzoszillator
• V11 1T4: ZF Verstärker
• V12, V13 1L4: Limiter
• V14 1A3: Diskriminator
• V15 1S5: Diskriminator, NF Verstärker
• V16 1S5: NF Verstärker
• V17 1L4: DC Verstärker
• V18 1S5: Squelch Oszillator

Im Jahr 1940 entwickelte die Galvin Manufacturing Company, die Vorläuferin von Motorola, mit dem BC-1000 resp. SCR-300 das erste tragbare mehrkanalige frequenzmodulierte Truppenfunkgerät. 1942 kam es in die Erprobung und ab 1943 wurde es als erstes „Walkie Talkie“, als FM-Tornisterfunkgerät auf den Kriegsschauplätzen des zweiten Weltkriegs zum Einsatz, so im Pazifik, in der Normandie, in (Süd)Italien und in den Ardennen. Ein Problem war der Nachschub der benötigten speziellen Batterien.
