Sony ICF-SW40

Hergestellt von Sony in Taiwan.

Im Jahre 1996 wartete Sony mit einem kompakten Weltempfänger auf, der PLL-Syntheseempfänger verfügt über einen Drehknopf zur Frequenzabstimmung und ähnlich wie der ICF-7600DA über eine pseudo-analoge LCD-Balkenanzeige über einer Frequenzskala.

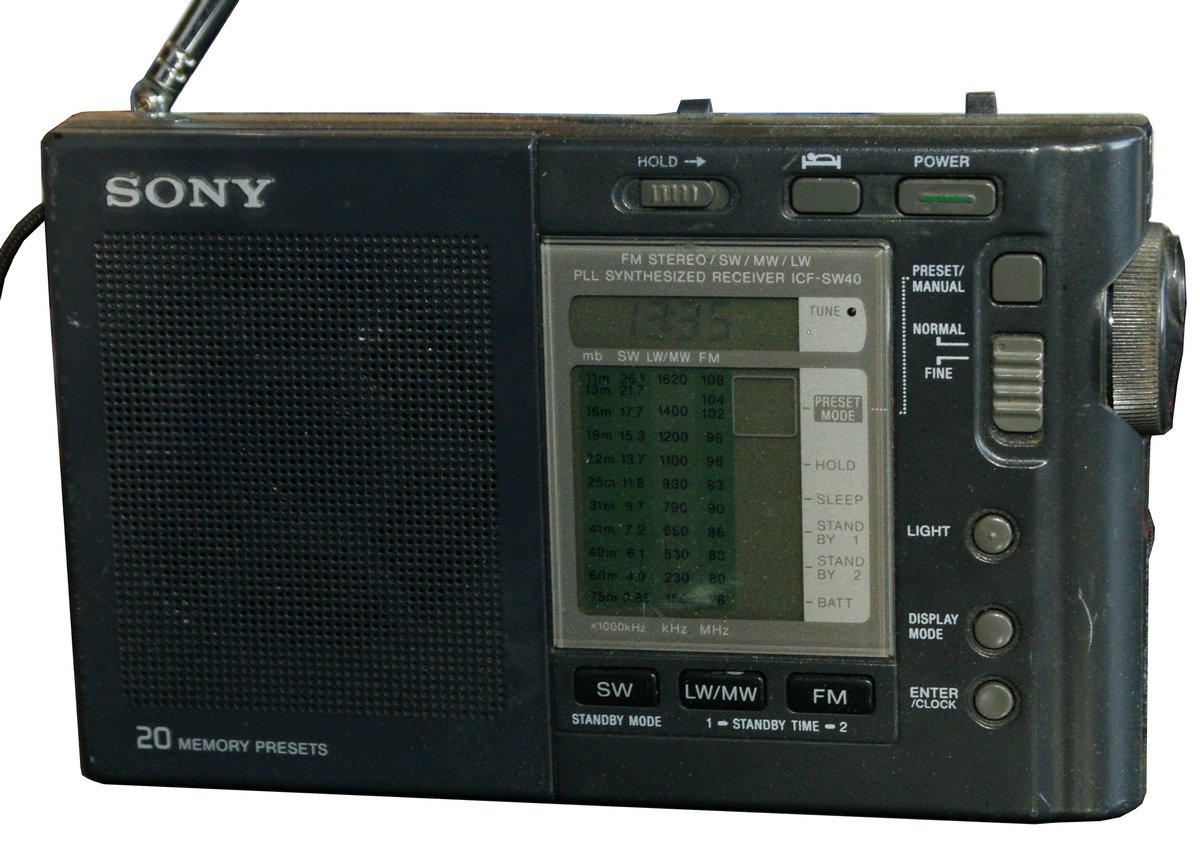

Sony ICF-SW40

Technische Daten

Stromversorgung

Dimensionen

  • 170 x 106 x 35 mm, Gewicht 0,4 kg

Zubehör

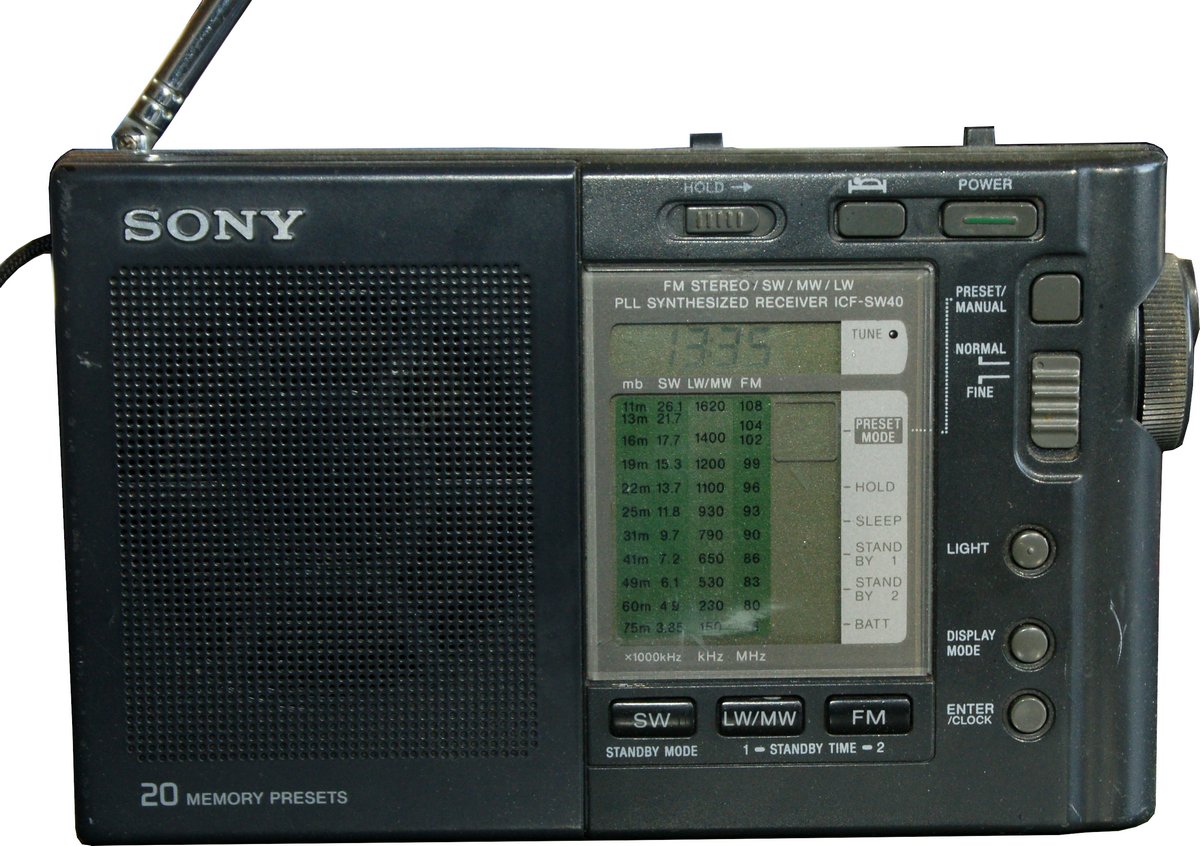

Sony ICF-SW40

Bedienung

Der Reiseempfänger Sony ICF- SW-40 ist ein in digitaler PLL-TEchnik aufgebauter Doppelsuper mit den Zwischenfrequenzen 10,7 MHz / 455 kHz und deckt neben UKW, Lang- und Mittelwelle auch den Kurzwellenbereich von 3850 - 26'100 kHz ab. An der Rückseite des Kunststoffgehäuses verfügt das Gerät über eine Klappe zum Schrägstellen.

Die POWER-Taste in der rechten oberen Ecke schaltet das Gerät ein, mit den Tasten FM, LW/MW oder SW wird der entsprechende Wellenbereich gewählt, mit mehrmaligem Drücken der SW-Taste springt man von einem Kurzwellen - Rundfunkband zum nächsten. Die Position innerhalb des UKW, MW oder Kurzwellenbereichs wird im unteren Teil des Display von einem LCD-Balken pseudoanalog angezeigt, so dass die Orientierung innerhalb des Bandes einigermassen möglich ist. Die Abstimmschrittweite kann im Mittelwellenbereich von 9 auf 10 kHZ und auf den Kurzwellen von 5 auf 1 kHz umgeschaltet werden, mit dem Abstimmknopf kann die Frequenz durch Drehen eingestellt werden, eine Wohltat im Gegensatz zu den Empfängern mit UP/DOWN-Tasten.

Es können zwanzig Frequenzen gespeichert werden, nach einem längeren Druck auf die Taste ENTER/CLOCK springt das Gerät in den Speichermodus, mit dem Abstimmrad kann der Speicherplatz festgelegt werden. Ähnlich ruft man mit einem Druck auf die PRESET/MANUAL - Taste zum Speicherabruf und kann den Speicherplatz mit dem Abstimmrad aufrufen.

Sony ICF-SW40 Die Empfangsleistungen entsprechen den Erwartungen, allerdings muss auf Einseitenbandempfang verzichtet werden, der Empfang von Signalen Funkamateuren oder Funkdiensten ist also nicht möglich, dasfür wäre der SSB-taugliche ICF-7600D oder ICF-SW7600G eine Option.

Technisches Prinzip

Doppelsuper mit digitaler PLL-Synthese.

Bestückung

Das Gerät ist halbleiterbestückt.

Technische Unterlagen

Entwicklung

Keine Bilder gefunden.

Weitere Informationen
